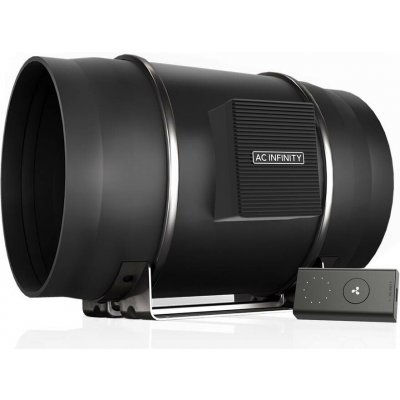

AC Infinity CLOUDLINE S10 Quiet Inline Fan System with Speed Controller 250 mm

AC Infinity CLOUDLINE S10 je potrubní ventilátor pro sestavy s potrubím o průměru 250 mm. Nabízí průtok 2040 m3/h (1201 CFM), takže se hodí do větších pěstebních prostor, při propojení více stanů nebo všude tam, kde už 200mm ventilátor S8 s průtokem 1371 m3/h nestačí.

Výkon ventilátoru pomáhá udržet potřebný průtok i v náročnějších sestavách s uhlíkovým filtrem a delším potrubím. Součástí je kabelový 10rychlostní ovladač, přičemž systém lze rozšířit také o řízení přes UIS controller a aplikaci.

Výkon a konstrukce

EC motor s PWM řízením zajišťuje plynulý chod v celém rozsahu otáček. Statický tlak 1059 Pa je nejvyšší v řadě CLOUDLINE, takže ventilátor lépe kompenzuje odpor filtru a potrubí. Dvojitá kuličková ložiska mají životnost 67 000 hodin. Montáž je možná vodorovně i svisle a krytí IP44 chrání zařízení před prachem a stříkající vodou.

Ovládání a napájení

Kabelový ovladač nabízí 10 rychlostí a k ventilátoru se připojuje kabelem dlouhým 3,05 m (120 in). Napájecí kabel k zásuvce měří 2,44 m (96 in). U tohoto modelu se napájení ovladače vede přes externí síťový adaptér s parametrem Wall Adapter Input 100-120V AC.

S10 může fungovat samostatně s dodávaným ovladačem. Řídicí kabel lze místo něj zapojit přímo do UIS portu smart controlleru, například Controller 69 Pro nebo AI+, které se dokupují zvlášť. CLOUDLINE je UIS-native a pro připojení k systému adaptér nepotřebuje. Smart controller umožňuje řízení podle VPD a ovládání přes aplikaci.

Volba výkonu podle sestavy

Při dimenzování vynásobte objem prostoru v m3 hodnotou 60 a přičtěte odpor příslušenství: filtr +60 %, potrubí +20 %, tlumič +20 % a teplo LED až +50 %. K výsledku přidejte 25% rezervu. Pokud požadovaný výkon přesahuje kapacitu 200mm modelu S8 s průtokem 1371 m3/h, je vhodnější S10 s průtokem 2040 m3/h. Tento postup se hodí zejména pro větší pěstební místnosti, více propojených stanů nebo sestavy s vyšším osvětlením.

Kompatibilní vybavení pro 250 mm

- Uhlíkový filtr AC Infinity DCF10 (250 mm) má maximální průtok 2122 m3/h a odpovídá průměru ventilátoru.

- Flexibilní čtyřvrstvé potrubí 250 mm.

- Controller 69 Pro pro řízení podle VPD a ovládání přes aplikaci.

Parametry

- Průměr potrubí: 250 mm

- Celkový průtok vzduchu: 1201 CFM (2040 m3/h)

- Hlučnost: 48 dBA

- Statický tlak: 1059 Pa

- Maximální příkon: 255 W

- Průměrná spotřeba: 136 W

- Napětí: 100-240V AC

- Stupeň krytí: IP44

- Rozměry ventilátoru: 24,9 x 38,6 x 28,6 cm

- Délka kabelu k ovladači: 3,05 m

- Životnost ložisek: 67 000 hodin

Na co si dát pozor

- Počítejte s odporem filtru a potrubí. Uhlíkový filtr snižuje reálný průtok sestavy, proto je při dimenzování nutná výkonová rezerva.

- Controller 69 Pro a AI+ nejsou součástí ventilátoru. Dokupují se samostatně pro řízení podle VPD a ovládání přes aplikaci.
