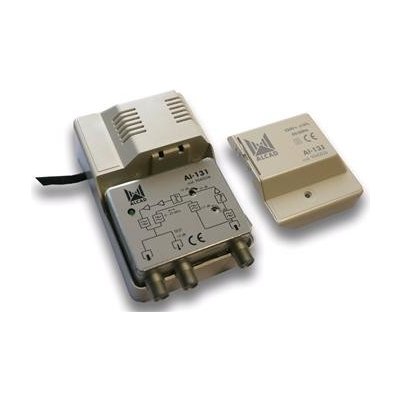

Alcad AI-131

technické parametry

počet vstupů/výstupů
1 / 2

vstup
47-862 MHz

zpětný kanál
5 - 30 MHz

zesílení
24/10 ± 1 dB (OUT1/OUT2)

útlum zpětného kanálu
2,5 ± 0,5 dB

zvlnění v pásmu
± 1,5 dB

regulace zesílení
13 dB

regulace náklonu
20 dB

šumové číslo
6 ± 1 dB

max. výstupní úroveň (DIN45004B)
113/99 dBµV (OUT1/OUT2)

max. výstupní úroveň (IMD3 -66 dB)
110/96 dBµV (OUT1/OUT2)

max. výstupní úroveň (IMD2 -60 dB)
100/85 dBµV (OUT1/OUT2)

max. výstupní úroveň (CTB -60 dB)
97/83 dBµV (OUT1/OUT2)

max. výstupní úroveň (CSO -60 dB)
95/80 dBµV (OUT1/OUT2)

potlačení mezi vstupy/výstupy
-

tlumení odrazu na vstupu
>10 dB

napájení
230V±10% , 50/60 Hz, 5,5 W

konektory
F-konektor (F-connector)

pracovní teplota
-5°C .....+60°C

stupeň krytí
IP20

hmotnost
0,32kg

rozměr balení
118 x 72 x 42 mm
