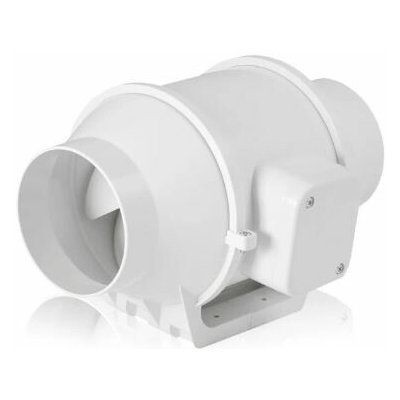

DV-PP-L-125 Kanálový ventilátor s smíšeným průtokem řady DV-PP-L se používá v ventilačních systémech s přívodem vzduchu, které potřebují relativně nízký tlak, silný svěřovací proud a nízkou hladinu hluku. Jsou skvělým řešením pro ventilační instalace individuálních budov, kolektivního bydlení a veřejných služeb. Malé kompaktní rozměry ventilátorů DV-PP-L usnadňují montáž na těžko přístupných místech, kde je omezený prostor. V jednom systému je možné paralelní nebo sériové instalování dvojice ventilátorů.... Celý popis
Koupit za 1 233 Kč- Od nejoblíbenějších
- Od nejlevnějších
- Od nejdražších
Popis
DV-PP-L-125
Kanálový ventilátor s smíšeným průtokem řady DV-PP-L se používá v ventilačních systémech s přívodem vzduchu, které potřebují relativně nízký tlak, silný svěřovací proud a nízkou hladinu hluku. Jsou skvělým řešením pro ventilační instalace individuálních budov, kolektivního bydlení a veřejných služeb. Malé kompaktní rozměry ventilátorů DV-PP-L usnadňují montáž na těžko přístupných místech, kde je omezený prostor.
V jednom systému je možné paralelní nebo sériové instalování dvojice ventilátorů. Cílem je zvýšit výkon nebo zvýšit tlak. Ventilátory jsou přizpůsobeny pro přepravu vzduchu o teplotě do + 60ºC.
Konstrukce
- kompaktní rozměry
- možnost demontáže rotoru spolu s motorem bez nutnosti zásahu do ventilačního systému
- Kryt rotoru je vyroben z vysoce kvalitního plastu ABS, který má velmi vysokou odolnost a mechanické vlastnosti.
- Blok motoru s rotorem a svorkovnicí je připevněn k pouzdru pomocí speciálních sponek s západkami, aby demontáž mohla být provedena bez speciálních dovedností a nástrojů. Taková konstrukce maximálně zjednodušuje ovládání ventilátoru.
Regulace rychlosti – součástí balení nejsou regulátory
Díky vhodné konstrukci (dva rychlostní stupně motoru) může ventilátor fungovat na 2 rychlostech. Přepínač rychlostních stupňů P3-1-300. Pokud je naopak nutné plynulé regulování rychlosti, lze použít plynulý regulátor rychlosti RS-1-400 a připojit jej k svorce maximálního (vysokého) výkonu motoru.
Montáž
Je možné jej namontovat v libovolném úhlu vzhledem k ose ventilátoru. Kryt ventilátoru je vyroben na ploché montážní desce, díky které lze ventilátor připevnit přímo k zemi, stěně nebo stropu. Ventilátory lze nastavit na začátku, uprostřed nebo na konci ventilačního systému. V jednom systému je možné instalovat dvojici ventilátorů paralelně (pro zvýšení výkonu) nebo sériově (pro zvýšení pracovního tlaku). Elektrické připojení a instalace by měly být provedeny podle návodu a elektrického schématu uvedeného v DTR.
Technické údaje:
- Typ: Kanálový ventilátor
- Model: DV-PP-L
- Dodatečné vybavení: STANDARD
- Materiál: pouzdro: polypropylen, rotor: plast ABS
- Barva: bílá
- Průměr otvoru [mm]: 125
- Montážní průměr ventilátoru [mm]:
- Vnější průměr přední části ventilátoru [mm]:
- Výkon [m3/h]: I rychlostní stupeň 190, II rychlostní stupeň 226
- Hlasitost [dB(A)]: I rychlostní stupeň 26, II rychlostní stupeň 31
- Výkon [W]: I rychlostní stupeň 20, II rychlostní stupeň 29
- Typ ložisek:
- Napájení [V/Hz]: 230/50
- Stupeň ochrany: IP 44
- Výrobce: ALNOR
Kanálový ventilátor s smíšeným průtokem řady DV-PP-L se používá v ventilačních systémech s přívodem vzduchu, které potřebují relativně nízký tlak, silný svěřovací proud a nízkou hladinu hluku. Jsou skvělým řešením pro ventilační instalace individuálních budov, kolektivního bydlení a veřejných služeb. Malé kompaktní rozměry ventilátorů DV-PP-L usnadňují montáž na těžko přístupných místech, kde je omezený prostor.
V jednom systému je možné paralelní nebo sériové instalování dvojice ventilátorů. Cílem je zvýšit výkon nebo zvýšit tlak. Ventilátory jsou přizpůsobeny pro přepravu vzduchu o teplotě do + 60ºC.
Konstrukce
- kompaktní rozměry
- možnost demontáže rotoru spolu s motorem bez nutnosti zásahu do ventilačního systému
- Kryt rotoru je vyroben z vysoce kvalitního plastu ABS, který má velmi vysokou odolnost a mechanické vlastnosti.
- Blok motoru s rotorem a svorkovnicí je připevněn k pouzdru pomocí speciálních sponek s západkami, aby demontáž mohla být provedena bez speciálních dovedností a nástrojů. Taková konstrukce maximálně zjednodušuje ovládání ventilátoru.
Regulace rychlosti – součástí balení nejsou regulátory
Díky vhodné konstrukci (dva rychlostní stupně motoru) může ventilátor fungovat na 2 rychlostech. Přepínač rychlostních stupňů P3-1-300. Pokud je naopak nutné plynulé regulování rychlosti, lze použít plynulý regulátor rychlosti RS-1-400 a připojit jej k svorce maximálního (vysokého) výkonu motoru.
Montáž
Je možné jej namontovat v libovolném úhlu vzhledem k ose ventilátoru. Kryt ventilátoru je vyroben na ploché montážní desce, díky které lze ventilátor připevnit přímo k zemi, stěně nebo stropu. Ventilátory lze nastavit na začátku, uprostřed nebo na konci ventilačního systému. V jednom systému je možné instalovat dvojici ventilátorů paralelně (pro zvýšení výkonu) nebo sériově (pro zvýšení pracovního tlaku). Elektrické připojení a instalace by měly být provedeny podle návodu a elektrického schématu uvedeného v DTR.
Technické údaje:
- Typ: Kanálový ventilátor
- Model: DV-PP-L
- Dodatečné vybavení: STANDARD
- Materiál: pouzdro: polypropylen, rotor: plast ABS
- Barva: bílá
- Průměr otvoru [mm]: 125
- Montážní průměr ventilátoru [mm]:
- Vnější průměr přední části ventilátoru [mm]:
- Výkon [m3/h]: I rychlostní stupeň 190, II rychlostní stupeň 226
- Hlasitost [dB(A)]: I rychlostní stupeň 26, II rychlostní stupeň 31
- Výkon [W]: I rychlostní stupeň 20, II rychlostní stupeň 29
- Typ ložisek:
- Napájení [V/Hz]: 230/50
- Stupeň ochrany: IP 44
- Výrobce: ALNOR
Parametry
| Výrobce | Alnor |
| Druh | potrubní ventilátory |
