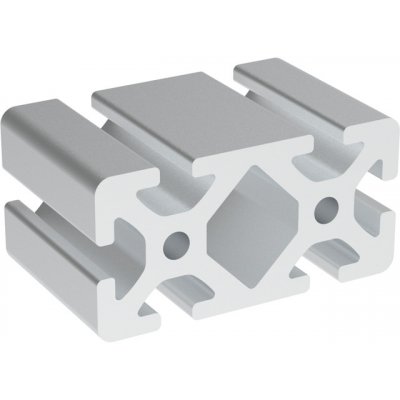

Alusic Hliníkový profil IM 40-8, 40x80, těžký

Hliníkový profil s obdélníkovým řezem určený pro vytváření běžných struktur s vyšším zatížením ve směru delší strany. Těžká varianta s hmotností 4,58 kg/m. Univerzální možnosti připojení díky 6 drážkám na všech stranách profilu. Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2. Možnost dodávky balení ve velkém svazku obsahujícím 60 tyčí. Kompatibilita Tímto výrobkem lze nahradit následující výrobky na trhu: KódObj. č. Poznámka ALU 104080 hmotnost 3,96 kg/m ALV PRO8040 hmotnost 4,54 kg/m FMS 05.01006.00 hmotnost 4,38 kg/m ITE 0.0.026.04 hmotnost 4,53 kg/m; úřez ITE 0.0.452.94 hmotnost 4,53 kg/m; kus 3000 mm ITE 0.0.452.95 hmotnost 4,53 kg/m; kus 6000 mm Upozornění: námi nabízený alternativní produkt může mít technické odchylky oproti originálnímu produktu. Pro případné vysvětlení rozdílů nás kontaktujte. Spojování profilů Výběr upevnění mezi různými profily je velmi důležitý v každé montážní struktuře. Zákazník má možnost vybrat si rozličná řešení závisející na požadovaném času realizace nebo charakteru zátěže či nosnosti. 1. Spojování pomocí šroubů v drážce Jedná se o nejjednodušší a nejrychlejší způsob montáže. Tento systém spojení garantuje dobrou kolmost mezi dvěma povrchy (v závislosti na řezu profilů) a dobrou odolnost vzájemného spojení v příčném směru k drážce. 2. Spojování pomocí průběžného šroubu z vnější strany profilu Jedná se o nejsilnější způsob spojování odolný vůči vzájemnému pohybu mezi dvěma profily. Tento způsob spojování poskytuje lepší kolmost spoje (což ovšem velmi závisí na péči o kvalitu řezu). Tento systém neumožňuje pohyb částí v případě ztráty šroubu. Vyvrtání otvoru může být provedeno pistolovým vrtákem se dvěma průměry. 3. Spojování pomocí spoje nebo úhelníků Tento způsob spojování se obvykle používá tam, kde je zapotřebí největších možností regulace a snadné instalace. Technické specifikace všech produktů jsou v detailu produktu daného příslušenství. Závity profilů Pro realizaci závitu je doporučováno respektovat hloubku uvedenou v tabulce: Profil Průměr šroubu Doporučená hloubka (mm) drážka 5 M5 10 drážka 6 M6 15 drážka 8 M8 25 Maximální dotahovací momenty doporučované pro šrouby používané v systému ALUSIC činí: Profil Průměr šroubu Max. doporučovaný dotahovací moment (Nm) drážka 5 M5 6 drážka 6 M6 10 drážka 8 M8 20 Kompatibilní příslušenství pro všechny typy spojování panelů naleznete na záložce související produkty
