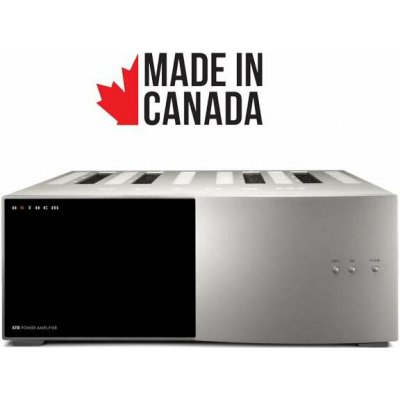

Anthem STR Power Amplifier

Zcela nový koncový zesilovač Anthen STR

Výkonové zesilovače Anthem STR jsou navrženy, zkonstruovány a vyrobeny v Kanadě. Od nápadu až po finální
výrobu je tak celý složitý proces pod přímou kontrolo společnosti Anthem. Proto je snadno věnována pozornost
každému detailu při konstrukci a ruční výrobě koncového zesilovače STR. Pro osazení přístroje jsou pak
použity pouze nejkvalitnější komponenty, z nichž mnohé jsou navrženy a konstruovány přímo u společnosti.

Koncový zesilovač s dual mono konstrukcí se zcela samostatnými masivními toroidními tranformátory pro
každý kanál disponuje trvalým výkonem až 400 W do zátěže 8 Ω, respektivě 600 W do 4 Ω nebo krátkodobě
až ohromujícími 800 W do 2 Ω a to v obou kanálech současně. Koncový zesilovač STR tak poskytuje skutečný
výkon prakticky bez omezení. Konstrukce obsahuje moderní zesilovací a ochranné obvody pro bezpečný provoz.
Na masivním šasi výkonového zesilovače STR jsou dva vysoce výkonné toroidní transformátory, baterie filtračních
kondenzátorů a čtyři mohutné profily chladičů s šestnácti bipolárními koncovými tranzistory v každém kanálu.
Výstupní obvody jsou tak schopné dodat do zátěže vysoký proud a tak bez problémů perfektně zpracovat velké
dynamické špičky s nejjemnějšími hudebními detaily i do problémové zátěže. Nadčasový design se 7" grafickým
displayem na předním panelu je přizpůsobený předzesilovači STR.

Dual Mono konstrukce

400 W / 600 W / 800 W výkonu do zátěže 8 / 4 / 2 Ω
v obou kanálech

Nízkošumové komplementární vstupní obvody v kaskódovém
zpětnovazebním zapojení s aktivní zátěží

16 bipolárních výstupních tranzistorů v každém kanálu

Dva výkonné toroidní transformátory

Omezení proudového nárazu při zapnutí
(Soft Start)

Zapnutí a vypnutí ručně, příchozím signálem, Trigger napětím

Přímé napojení koncových tranzistorů na filtrační kondenzátory
(bez pojistek)

Rozšířená technologie monitorování provozního režimu ALM

Velký grafický display s digitálními měřiči výkonu, provozním statusem
a navigačním menu funkčního nastavení

Vstupní obvody v kaskódovém komplementárním zapojení.

Výkonový zesilovač STR využívá proprietární topologii vstupních obvodů, která neobsahuje obvykle používaný
klasický diferenciální stupeň. Topologie STR má ve vstupních obvodech osm nízkošumových bipolárních tranzistorů
v komplementárním kaskódovém zapojení s aktivní zátěži a lokální zpětnou vazbou pro minimalizaci zkreslení.
Tato topologie je výjimečně lineární s velkou šířkou zesilovaného frekvenčního pásma. Tranzistory pro
důležité pozice jsou ručně vybírány a párovány pro dosažení co nejnižšího možného zkreslení.

Šestnáct výkonných bipolárních tranzistorů na kanál

Šestnáct výkonných bipolárních tranzistorů v každém kanálu je schopných bez problémů dodat ve špičce vysoký
proud i do problémové zátěže. Zesilovač tak poskytne vysoce věrný zvuk i u těch nejnáročnějších hudebních
záznamů. Použití více bipolárních tranzistorů u výkonnového stupně ve třídě AB také dramaticky snižuje
zkreslení, dosahuje extrémní linearitu a velkou šířku výkonnového pásma. Koncové tranzistory zároveň pracují
pod mezními hodnotami, čímž se zvyšuje i provozní spolehlivost. Zesilovač tak disponuje vysokou dynamikou
a schopností dodat špičkově až 800 W do náročné 2 Ω zátěže nebo trvale až 400 W do 8 Ω nebo 600 W do 4
Ω zátěže v obou kanálech současně.

Výkonné napájecí zdroje

Napájení výkonového zesilovače zajišťuje dvojice klasických pečlivě navržených a vyrobených toroidních
transformátorů s nizkým profilem a minimálním mechanickým brumem. Každý kanál tak má samostatný transformátor,
usměrňovací diody a baterii filtračních kondenzátorů. To zajistí stabilní dodávku proudu koncovým stupňům
i při vysokém trvalém výkonu bez vzájemného ovlivnění kanálů. Nízká impedance sekundárních vinutí transformátorů
a kabeláž napájecích cest s mimimální indukčností pak snižuje ztráty v napájení a zajišťuje maximální
výkon. Oba dva kanály zesilovače tak dodají stabilní výkon i do nejnižší impedance, při které některé
zesilovače oscilují nebo nejsou schopné dodat potřebný výkon. Výkonový zesilovač STR ale zůstane dokonale
stabilní i za těchto podmínek.

Koncové tranzistory přímo připojené na fitrační kondenzátory

Napájení výkonnové sekce koncového zesilovače je přímo - bez pojistek připojené k bance filtračních kondenzátorů
zdroje. Tím je docílena mimořádně nízká výstupní impedance a tranzistory tak mohou dostat více proudu,
který pak má zesilovač k dispozici i při nižší nebo složité impedanci připojených reprosoustav. Výsledkem
je znatelně zlepšený zvukový výkon.

Moderní Technologie Monitorování zátěže a provozu

Exkluzivní monitorovací technologie Advanced Load Monitoring™ - ALM™ hlídá teplotu uvnitř přístroje, proud
a napájecí napětí tak, aby byl zajištěn trvale bezpečný a dlouhodobý provoz bez mezních situací, které
by mohly snižit spolehlivost. ALM není v signálové cestě, a tak neovlivňuje zvukovou kvalitu. Při dosažení
těch nejextrémnějších parametrů se ale ALM okamžitě uvede do činnosti a chrání zesilovač a reproduktory
před poškozením nebo sniží možnost přepálení pojistky při nadměrném proudovém zatížení. Přední displej
panelu vůbec potvrzuje stav

Snížený proudový náraz při zapínání

Výkonné toroidní transformátory se vyznačují vysokým proudovým nárazem při zapnutí, který může vypnout
i naddimenzovaný proudový jiistič. Zesilovač je proto vybaven sekvenčně řízeným zapnutím - Soft- Startem,
který výrazně sniží přechodové jevy a sníží nárazový proud při startu. Tím se zabrání vypnutí přívodního
zásuvkového okruhu jističem.

Možnosti zapnutí/vypnutí

Kromě tradiční možnosti ručního zapnutí a vypnutí tlačítkem na předním panelu je výkonový zesilovač STR
vybaven možností jeho zapnutí a vypnutí pomocí ovládacího napětí Triiger které lze smyčkovat na další
koncový zesilovač. Pokud není toto ovládací napětí k dispozici lze díky monitorování příchozího audio
signálu zvolit možnost zapnutí a vypnutí příchozím signálem. V sestavě předzesilovače a koncového zesilovače
STR tak nebude potřeba koncový zesilovač ručně zapínat a vypínat. Stejnou zapínací automatikou lze ovládat
sestavu koncového zesilovače a stereo předzesilovače v režimu Home Theatre Bypass společně s procesorem
prostorového zvuku.
