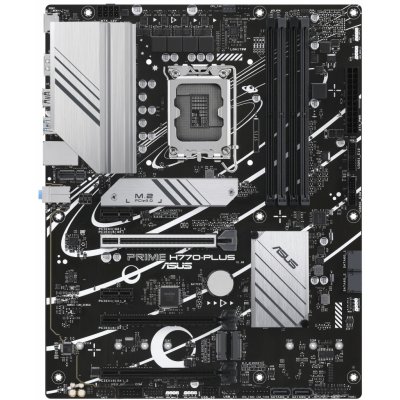

Asus PRIME H770-PLUS 90MB1EE0-M0EAY0

ASUS PRIME H770-PLUS

Čipová sada: Intel® H770

Formát desky: ATX (305 x 244 mm)
Podpora procesorů: 13. generace Intel® Core™ a 12. generace Intel® Core™, Pentium® Gold a Celeron®
Socket procesoru: LGA1700

Paměť:
* 4x DIMM, max. 192 GB, DDR5 7200+(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/5400/5200/5000/4800 bez ECC, bez vyrovnávací paměti
* dvoukanálová architektura paměti
* podporuje Intel® Extreme Memory Profile (XMP)
* OptiMem II

Grafické výstupy: specifikace grafiky se mohou lišit v závislosti na typu procesoru
* 1x DisplayPort 1.4
* 1x HDMI® 2.1

Zvuková karta: Realtek 7.1 Surround Sound High Definition Audio CODEC – podporuje přehrávání až 24-bit/192 kHz

Ethernet: 1x Realtek 2,5 Gb
WLAN + Bluetooth: pouze vertikální slot M.2 (Key E, CNVi & PCIe)

Rozšiřující sloty:
* 1x PCIe 5.0 x16
* 2x PCIe 4.0 x16 (podporuje režim x4)
* 2x PCIe 3.0 x1

RAID řadič: Intel® Rapid Storage Technology podporuje SATA RAID 0/1/5/10

Úložný prostor:
celkově podporuje 3 sloty M.2 a 4 porty SATA 6 Gb/s
* 1x M.2_1 (Key M), typ 2242/2260/2280 (podporuje režim PCIe 4.0 x4)
* 1x M.2_2 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 4.0 x4)
* 1x M.2_3 (Key M), typ 2242/2260/2280 (podporuje režimy SATA a PCIe 4.0 x2)
* 4x port SATA 6 Gb/s

USB:
Zadní USB (celkem 8 portů)
* 3x USB 3.2 Gen 2 (10G) (2x typ A + 1x USB typ C®)
* 3x USB 3.2 Gen 1 (5G) (3x typ A)
* 2x USB 2.0 (2x typ A)

Přední USB (celkem 7 portů)
* 2x USB 3.2 Gen 1 konektor – podpora dalších 4 portů USB 3.2 Gen 1
* 2x USB 2.0 konektor – podpora dalších 4 portů USB 2.0

Porty na zadním panelu:
* 3x USB 3.2 Gen 2 (10G) (2x typ A + 1x USB typ C®)
* 3x USB 3.2 Gen 1 (5G) (3x typ A)
* 2x USB 2.0 (2x typ A)
* 1x DisplayPort
* 1x HDMI™
* 1x Realtek 2,5 Gb Ethernet
* 3x audio konektor
* 1x vertikální slot M.2 (Key E)

Interní porty:
Související s ventilátorem a chlazením
* 1x 4-pinový konektor ventilátoru CPU
* 1x 4-pinový konektor pro čerpadlo AIO
* 3x 4-pinový konektor pro ventilátor skříně
Napájení
* 1x 24-pinový hlavní napájecí konektor
* 1x 8-pinový +12V napájecí konektor
Související s úložištěm
* 3x slot M.2 (Key M)
* 4x port SATA 6 Gb/s
USB
* 2x konektor USB 3.2 Gen 1 – podpora dalších 4 portů USB 3.2 Gen 1
* 2x USB 2.0 konektor – podpora dalších 4 portů USB 2.0
Ostatní
* 3x adresovatelný Gen 2 konektor
* 1x Aura RGB konektor
* 1x Clear CMOS konektor
* 1x COM Port konektor
* 1x konektor pro audio na předním panelu (AAFP)
* 1x konektor S/PDIF Out
* 1x konektor SPI TPM (14-1pin)
* 1x 20-3 pinový konektor systémového panelu s funkcí Chassis intrude
* 1x konektor Thunderbolt™ (USB4®)

BIOS: 192 (128+64) MB Flash ROM, UEFI AMI BIOS

Příslušenství:
* 2x SATA 6 Gb/s kabel
* 1x I/O záslepka
* 1x balení podložek M.2
* 2x balení šroubků pro M.2 SSD
* 1x uživatelská příručka

Odkaz na stránky výrobce: https://www.asus.com/motherboards-components/motherboards/prime/prime-h770-plus/
