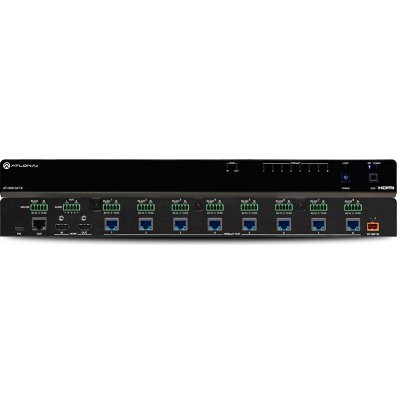

Atlona AT-HDR-CAT-8

Popis produktu

Atlona AT-HDR-CAT-8 4K HDR HDMI na HDBaseT distribuční zesilovač s 8 HDBaseT výstupy

Atlona AT-HDR-CAT-8 je HDR distribuční zesilovač s jedním HDMI® vstupem a 8 HDBaseT™ výstupy. Každý výstup přenáší 4K/UHD 60 Hz 4:4:4 video a podporuje také HDR formáty, vícekanálové audio, řídící signály a napájení do vzdálenosti až 40 metrů nebo 1080p do vzdálenosti 70 metrů přes Cat 6/6A kabel. HDR-CAT-8 obsahuje také audio de-embedding, EDID management, CEC řízení displeje, RS-232 a IR řízení, vzdálené napájení pro přijímače a testování kvality HDBaseT. Kompatibilita s TCP/IP nebo RS-232 řídícím systémem. HDR-CAT-8 je ideální pro přenos HDR a 4K/60 4:4:4 obsahu do AT-HDR-EX-70C-RX přijímačů.

Vlastnosti:

- 4K HDR distribuční zesilovač s 1 HDMI® vstupem a 8 HDBaseT™ výstupy

- Přenáší rozlišení 4K/60 4:4:4 až do vzdálenosti 40 metrů

- Podporuje HDR10, HLG, a Dolby® Vision™

- HDMI výstup

- CEC ovládání displeje přes HDBaseT pomocí tlačítka, IP nebo RS-232

- Audio de-embedding s možností nastavení hlasitosti zvuku

- Dostupné také se 2 výstupy, 4 výstupy nebo se 4 výstupy s prodlouženou vzdáleností

- Vizuálně bezztrátová komprese s nulovou latencí pro přenos HDR a 4K/60 4:4:4 video signálu přes HDBaseT

- HDBaseT výstupy přenáší HDMI, řídící signály a napájení do vzdálenosti až 40 metrů pro 4K HDR nebo do 70 metrů pro 1080p s Cat 6/6A kabelem

- Obousměrné RS-232 a IR řízení pro každý výstup

- Vzdáleně napájí kompatibilní přijímače přes HDBaseT

- Testování HDBaseT kabelů, ukončení kabelů a kvalitu signálu pro spolehlivější instalace

- Vícekanálové audio

- Možnost kaskádování až 8 zařízení

- HDCP 2.2

- EDID management

- Integrované webové rozhraní

- Flexibilní možnosti řízení přes TCP/IP, RS-232 a IR s pomocí Atlona Velocity™ nebo jiného řídícího systému

- Snadno nakonfigurovatelný s pomocí Velocity Device Manager

- Přední panel obsahuje LED kontrolky pro informace o napájení, stavu HDBaseT a HDMI a také tlačítka pro napájení a EDID

- Kompatibilní s přijímačem AT-HDR-EX-70C-RX pro přenos 4K/60 4:4:4 HDR a s přijímačem AT-UHD-EX pro 4K/60 4:2:0

- Příslušenství obsažené v balení – montážní hardware, napájecí zdroj a manuál

Technické parametry

Video

Signál
Vstup – HDMI
Výstup – HDMI / HDBaseT

Ochrana
HDCP 2.2

Pixelové hodiny
600 MHz

UHD/HD/SD
4096×2160 (DCI) @ 24/25/30/50/60 Hz
3840×2160 (UHD) @ 24/25/30/50/60 Hz
1920x1080p @ 23.97/24/25/29.97/30/50/60 Hz
1920x1080i @ 50/60 Hz
1280x720p @ 30/50/60 Hz
720x576p @ 50 Hz
720x576i @ 25/50 Hz
720x480p @ 60 Hz
640x480p @ 60 Hz

VESA
2560×1600 @ 60 Hz (RB)
2048×1536 @ 60 Hz
2048×1200 @ 60 Hz
2048×1080 @ 60 Hz
1920×1200 @ 60 Hz (RB)
1920×1080 @ 60 Hz (RB)
1680×1050 @ 60 Hz
1600×1200 @ 60 Hz
1600×900 @ 60 Hz
1440×900 @ 60 Hz
1400×1050 @ 60 Hz
1366×768 @ 60 Hz
1360×768 @ 60 Hz
1280×1024 @ 60 Hz
1280×800 @ 60 Hz
1280×768 @ 60 Hz
1280×720 @ 60 Hz
1024×768 @ 60 Hz
800×600 @ 60 Hz
640×480i @ 29.97/30 Hz

Barevný prostor
YUV, RGB

Podvzorkování
4:4:4, 4:2:2, 4:2:0

Barevná hloubka
8-bit, 10-bit, 12-bit

HDR
HDR10, Hybrid-Log Gamma (HLG) a Dolby® Vision™ 60 Hz(1)

Audio

HDMI / HDBaseT
formáty
PCM 2.0
LPCM 5.1
LPCM 7.1
Dolby® Digital
Dolby Digital Plus™
Dolby TrueHD
Dolby Atmos®
DTS® Digital Surround™
DTS-HD Master Audio™
DTS:X®

Bitová hloubka
Až do 24 bit

Analogové Audio

Formát
Stereo 2 kanálový

Symetrický výstup
+4 dBu jmenovitý výkon, +19 dB headroom

Frekvenční odezva
20 Hz do 20 kHz, ± 0.5 dB

THD+N
< 0.006% 20 Hz do 20 kHz

SNR
> 105 dB 1 kHz, nulové oříznutí 0 dBFS

Vzorkovací frekvence
32 kHz, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz

Ethernet

Port
1 x RJ45

Standardy a protokoly
HTTP, HTTPS, Telnet, mDNS

Rychlosti
10/100 Mb/s

Adresa
DHCP, statická – nastavitelné přes přední panel, IP a RS-232 příkazy nebo webové rozhraní

RS-232

Port
9 x 5-pinový šroub

Použití
Ovládání a konfigurace jednotky a externího zařízení

Přenosové rychlosti
2400, 4800, 9600, 19200, 38400, 57600, 115200

Přenos dat
Obousměrné

IR

Port
9 x 5-pinový šroub

Použití
Průchozí z řídícího systému do displeje
Průchozí ze zobrazovací části do zdroje

Frekvenční rozsah
30 kHz do 60 kHz

CEC

Porty
1 x HDMI OUT, Typ A, 19-pin samice; 8 x RJ45 (HDBaseT OUT)

Trigger
Přes IP, RS-232 a webový server

Rozlišení / vzdálenost
4K/UHD stopy
4K/UHD metry
1080p stopy
1080p metry

HDMI IN/OUT
15
5
30
10

CAT5e
115
35
200
60

CAT6/6a/7
130
40
230
70

Tlačítka a kontrolky

Tlačítka:
POWER, EDID
2 x momentary, tact-type

Kontrolky:
HDMI IN/OUT, HDBaseT (1 – 2), LOCK, INT, LEARN
13 x LED, modrá

Konektory

HDMI IN
1 x Typ A, 19-pin samice

HDMI OUT
1 x Typ A, 19-pin samice

HDBaseT OUT
8 x RJ45
