CAME KRONO-STANDARD-ZKIT – sada pro dvoukřídlou bránu s křídly do 3 m

Podrobný popis
CAME KRONO-STANDARD-ZKIT – pohony pro dvoukřídlou bránu u domu
Sestava s lineárními pohony CAME KR300D a KR300S umožňuje automatické otevírání a zavírání dvoukřídlé vjezdové brány. Každý motor ovládá jedno křídlo a připevňuje se pomocí montážních držáků ke sloupku a konstrukci brány.
Mechanické vymezení otevření a zavření
Pohony KR300D a KR300S jsou provedeny bez elektrických koncových spínačů. Instalace proto vyžaduje mechanické dorazy pro otevřenou i zavřenou polohu. Správné umístění držáků a dorazů je důležité pro dosažení požadovaného úhlu otevření.
Ovládání z dálkového vysílače
Součástí sady je řídicí jednotka ZF1, rádiový přijímač AF43S a čtyřkanálový ovladač TOP44RBN. Přiložené fotobuňky DIR10 kontrolují prostor průjezdu pomocí infračerveného paprsku. Reakce brány při jeho přerušení závisí na zapojení bezpečnostního vstupu.
Ruční odblokování
Při výpadku elektrického napájení lze mechanismus uvolnit přiloženým klíčem a křídla ovládat ručně. Nosná konstrukce pohonů je vyrobena z tlakově litého hliníku.

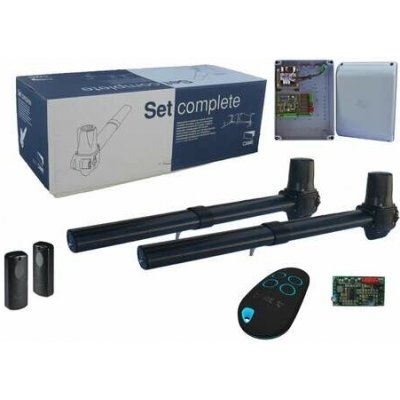

Obsah sady

1× pravý pohon CAME KR300D

1× levý pohon CAME KR300S

1× řídicí jednotka CAME ZF1

1× rádiový přijímač CAME AF43S

1× čtyřkanálový dálkový ovladač CAME TOP44RBN

1× pár fotobuněk CAME DIR10

Montážní prvky a klíče pro odblokování pohonů

Technické údaje

Parametr
Hodnota

Typ brány
Dvoukřídlá

Modely pohonů
KR300D a KR300S

Maximální délka jednoho křídla
3 m

Doporučená hmotnost jednoho křídla pro tuto sadu
Do 200 kg

Limit pohonu při délce křídla 3 m podle výrobce
400 kg na křídlo

Napájení motorů
230 V AC

Čas otevření na 90°
Přibližně 22 s

Maximální četnost provozu
16 cyklů za hodinu

Elektrické koncové spínače
Ne

Mechanické dorazy
Nutné pro otevření i zavření

Krytí pohonů
IP54

Provozní teplota
−20 až +55 °C

Při výběru zohledněte také polohu závěsů, rozměry sloupků, lehkost chodu brány a zatížení větrem.
