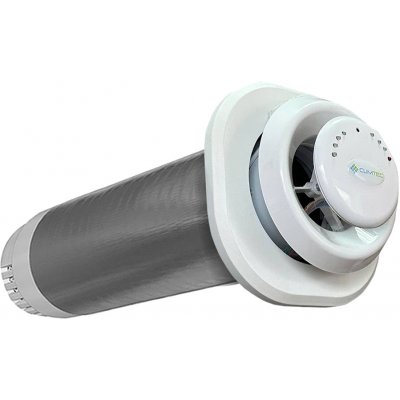

CLIMTEC RD300 Standard

VYSOKÝ VZDUCHOVÝ VÝKON - Max. průtok 600 [m³/h]
CLIMTEC RD300 Standard dvouproudá rekuperační jednotka se dvěma ventilátory, hliníkovým diametrálním deskový tepelným výměníkem a kruhovým anemostatem
DECENTRÁLNÍ / LOKÁLNÍ NÁSTĚNNÁ REKUPERAČNÍ JEDNOTKA - CLIMTEC RD Standard REZIDENČNÍ VĚTRACÍ JEDNOTKY Systém decentrálního větrání RD s rekuperací tepla odvádí použitý znehodnocený vzduch z místnosti a zároveň přivádí čerstvý vzduch z venkovního prostoru.
Jednotky CLIMTEC RD300 Standard jsou určeny pro rezidenční i komerční aplikace, přičemž koncept a design jednotky je decentrální, tzn. pro lokální instalaci a bez nutnosti instalace potrubních rozvodů.
Lokální / decentrální jednotky s rekuperací jsou ideálním řešením problémů s vlhkostí a špatnou kvalitou vzduchu ve stávajících komerčních, bytových i rodinných domech. Je to logické, následná instalace je velice jednoduchá a hygienická údržba bezproblémová.
Popis: Konstrukce jednotky je navržena tak, aby co nejlépe sloužila. Je v ní zabudovaná filtrace (s možností vyčistění suchou nebo mokrou cestou a opětovného použití)- na straně přívodu a odvodu vzduchu do místnosti.
Instalace: Instalace možná na různé tloušťky zdí, pevné potrubí si můžete upravit v rozmezí od 600 do 1000 mm. Pokojové rekuperace CLIMTEC RD Standard se hodí do různých typů zástaveb. Své uplatnění tak najdou v novostavbách i ve starších domech, kde jsou atypické širší zdi.

Filtr G3 nebo speciální G3 uhlíkový, který obsahuje aktivní uhlí jako hlavní filtrující médium. Filtr s aktivním uhlím je účinným způsobem, jak odstranit nežádoucí zápach, pachy a plyny ze vzduchu. Jeho schopnosti výrazně zlepšují kvalitu vzduchu.
2x ventilátor pro přívod/odvod - DC motory s nízkou spotřebou energie.
V konstrukci jednotky je zabudován hliníkový diametrální deskový tepelný výměník.
Přídavný elektrický ohřev, topný výkon: 0,6 kW.

PRINCIP PROVOZU Jednotka zabezpečuje výměnu vzduchu (větrání) pomocí dvou ventilátorů. Teplo z odvodního vzduchu se přenáší do čerstvého přívodního vzduchu skrze výměník tepla (rekuperátor), a to s účinností při referenčním průtoku (vyvážené): 93%.
ÚSPORA NÁKLADŮ NA ENERGIE Při větrání okny dochází k energetickým ztrátám, čímž se zvyšují náklady na topení a chlazení a současně snižuje vnitřní pohodlí. Větrání pomocí rekuperační jednotky zajistí výměnu vzduchu a současně přenos (zpětné získání) tepla/chladu z odváděného do čerstvého vzduchu, čímž se zajistí snížení nákladů na energie (ostatní zařízení (klimatizace pro chlazení, kotel pro topení) mohou pracovat s nižším výkonem než při klasickém větrání vzduchu okny).
VÝHODY

Zdravé bydlení – úspora energie
pohoda díky čistému a předehřátému vzduchu
úspora nákladů na topení a snížení emisí CO2
extrémně nízká spotřeba energie
možnost realizace nízkoenergetického domu
ochrana před škodami z vlhkosti
větrání bez venkovního hluku
nízká hlučnost provozu 26 dB(A)
zabránění tvorby plísní

Na tento produkt se mohou vztahovat sjednané nadstandardní podmínky a smluvní ceny.

Údržba Údržba spočívá v periodické (doporučujeme 1-2x ročně), preventivní kontrole povrchů ventilátorů, výměníku, filtru vstupního kanálu a v případě potřeby jejich čištění. Pořadí akcí při demontáži/montáži čisticího zařízení: 1. Stiskněte tlačítko "Vypnout" na dálkovém ovladači. Vypněte ventilační systém. 2. Vypněte ventilační systém. 3. Odpojte konektor na napájecím kabelu. 4. Vytáhněte vnitřní modul z těla rekuperátoru, opatrně zatáhněte za střední vyčnívající část předního panelu. Kulatou část s větším průměrem je potřeba zatáhnout. 5. Suchou metodou očistěte povrch vnitřního modulu rekuperátoru, lopatek ventilátoru a případně výměníku od prachu. 6. Vyjměte filtr vstupního kanálu. 7. Vyčistěte filtr vstupního kanálu suchým nebo mokrým způsobem. 8. Suché nebo mokré čištění vnitřního povrchu tělesa rekuperátoru. 9. Sestavte rekuperátor v opačném směru.
Instalace 1. Výrobce doporučuje nainstalovat sací a výfukový systém (rekuperátor) pro zajištění čerstvého vzduchu v místnosti v souladu s SNIP.
2. Není žádoucí směřovat axiální vedení ventilátoru rekuperátoru do stálých míst spánku a odpočinku.
3. Doporučené umístění rekuperátoru je 30 cm od stropu a od nejbližší stěny.
4. Změřte tloušťku stěny. Pomocí diamantového vrtáku vyvrtejte otvor do vnější stěny místnosti s mírným sklonem 3-5º směrem k ulici. Průměr montážního otvoru je uveden v tabulce technických vlastností.
5. Proveďte vizuální kontrolu celistvosti rekuperátoru.
Připojte napájecí kabel k síti.
Proveďte vizuální kontrolu provozu ventilátorů rekuperátoru.
Odpojte napájecí kabel ze sítě.
Vložte rekuperátor do otvoru.
6. Pro zajištění běžného provozu rekuperátoru je nutné, aby jeho těleso směřující do ulice vyčnívalo za zeď o 1-2 cm před začátkem vnější mřížky rekuperátoru.
7. Vnější mřížka rekuperátoru, která je upevněna na vnějším potrubí, musí být instalována neperforovanou částí nahoru (perforované zóny musí být umístěny na bocích a spodku rekuperátoru).
8. Na vnitřní části rekuperátoru je umístěna ozdobná spojka, která překrývá montážní otvor ve stěně.
9. Připojte napájecí kabel k síti. Zapněte rekuperátor.
