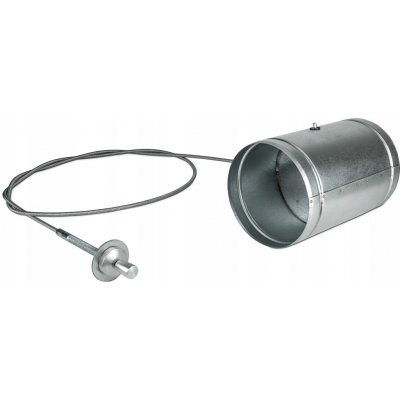

Škrticí klapka s lanem se symbolem PJS125/C-OC
Plynová klapka se používá k regulaci průtoku v rozvodných sítích horkého vzduchu nebo v potrubích přivádějících vzduch pod krbovou vložku.
Regulace proudění vzduchu se provádí pomocí lanka. Škrticí klapka je vyrobena z pozinkovaného plechu, což ji zcela chrání před korozí.
Použití:
- pro výstavbu systémů distribuce horkého vzduchu z krbu
- pro stavbu systémů přivádějících vzduch do krbu
-
I. Montáž bez zkracování lana:
Umístěte škrticí klapku na místo montáže.
- Před zabudováním zkontrolujte, zda se škrticí klapka zcela zavírá a otevírá. V případě potřeby upravit. Nedovírání škrticí klapky může být způsobeno způsobem uspořádání lana (množství a velikost ohybů)!!!
- Před zabudováním utáhněte imbusovým klíčem 2,0 mm přítlačný šroub, který blokuje drát lana v škrticí klapce.
- Namontujte vzduchové potrubí na hrdla škrticí klapky a utáhněte je pomocí upínacích pásků.
- Pro namontování lanka (bez jeho vyjmutí z škrticí klapky) do přepážky (stěny) je nutné odšroubovat rukojeť z trnu lanka, ozdobnou matici z kování lanka. Jelikož je pevně utažena ve fázi výroby – je nejlepší to provést pomocí kleští nebo kombinátorů a přitom zakrýt rukojeť kouskem např. materiálu, gumy.
- Přeložte lanko přes otvor v přepážce.
- Zašroubujte ozdobnou matici a rukojeť.
II. Montáž se zkrácením lana:
- Umístěte škrticí klapku na místo montáže a změřte potřebnou délku lana.
- Uvolněte přítlačný šroub blokující drát lanka pomocí imbusového klíče 2,0 mm a šrouby pro upevnění pancíře lanka pomocí křížového šroubováku.
- Vyjměte lanko z škrticí klapky.
- Zkraťte lanko a připravte jeho zakončení jako na následujícím obrázku.
- Namontujte pancíř lana do škrticí klapky přisunutím plastového pouzdra lana do otvoru v škrticí klapce (utáhněte šrouby křížovým šroubovákem).
- Zasuňte lanko (drát) do otvor v zajišťovacím držáku a předem utáhněte přítlačný šroub imbusovým klíčem o průměru 2,0 mm.
- Postupujte jako v bodech 2 až 7 kapitoly I.
Technické údaje:
- dz = 123 mm,
- L = 184,5 mm
- Materiál provedení: plechpozinkovaný
- Průměr spiro: fi 125
- Délka lanka: 1200 mm +/- 40 mm
- Hmotnost: 0.55 kg
