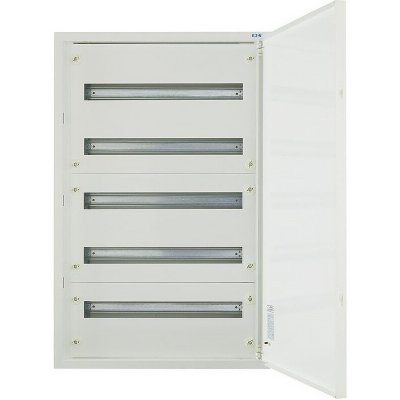

Eaton BF-U-5/120-C

BF-U-5/120-C (283050) Rozvodnice Xboard BF-U-5/120-C, IP30, svork. N/PE, EATON

Velkoobsahové rozvodnice BF-U - pod omítku

Dodávány včetně montážního rámu s přístrojovými lištami a N/PE svorkovnicemi

Šířka pro 24 nebo 33 modulů

Hloubka 127 mm

Stupeň krytí IP 30

Třída ochrany I

Odolnost proti mechanickým rázům IK06

Dveře i skříň z ocelového plechu

Součástí skříňí BF jsou svorkovnice pro max. celkový proud 125 A

2 až 6 řad s šířkou 24 TE na řadu

4 až 6 řad s šířkou 33 TE na řadu

Samozemnicí systém krycích plechů (typově zkoušený)

Možnost změny strany zavírání dveří pravá / levá

Pro přístroje s výškou výřezu v krycí desce 45 mm

Kabelové příruby na vrchní straně (2 ks pro šířku 24 TE, 3 ks pro 33 TE)

Předmontované svorkovnice

Vzdálenost řad 150 mm

Vyjímatelný rám s přístrojovými lištami

Balení obsahuje zadní stěnu

Možnost dovybavení zámkem KLV-U-SS-F/SF

Zadní stěna použitelná jako montážní deska

Technické parametry:

Počet přístrojových lišt: 5
Počet modůlů v řadě: 24
Typové označení: BF-U-5/120-C
Objednací číslo: 283050
Barva: bílá RAL 9016
H: 920 mm
H1: 870 mm
Kabelové vstupy vrchní, spodní: 24 TE v řadě: předlisovaný relief 4x (88x46 mm)





Parametry

Způsob montáže
vestavná

Počet modulů
120

Počet řad
5

Krytí IP
30

Včetně svorkovnice
Ano

Včetně dvířek
Ano

Barva dvířek
bílá

Barva
bílá

Hmotnost
14,46 kg
