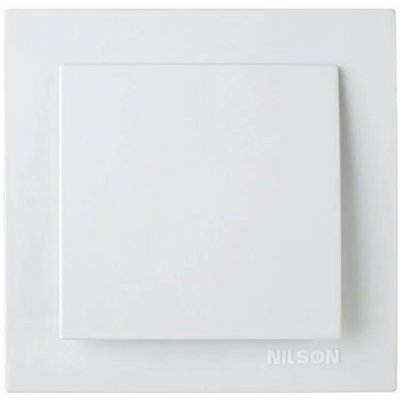

Elite Jednopólový č.1 bílá

Kompletní složený domovní jednopólový vypínač č.1 bílé barvy SE01/0-B ELITE spínač 10A / 250V pro montáž do instalačních krabic s minimální výškou 45mm.

Výměna rámečku za vícenásobnýRozbor přední části vypínače ELITE klapky a odejmutí strojku z jednoduchého rámečku.

V případě, že potřebujete použít vícenásobný rámeček pro různou kombinaci zásuvek a vypínačů je zapotřebí:1. vyjmout tahem klapku (viz. obrázek levá část)2. zmáčknutí dvou paciček těla strojku vyjmete strojek z rámečku (viz. obrázek pravá část)3. vyjmutý strojek pak již nasadíte zacvaknutím do vícerámečku na vámi požadované místo.4. vrátíte klapky zacvaknutím do strojku.
Vypínač lze libovolně kombinovat do vodorovných vícenásobných rámečků



2-násobný rámeček

3-násobný rámeček

4-násobný rámeček

5-násobný rámeček



Schéma zapojení vypínače č.1
Co je vypínač  řazení č.1

Vypínač řazení č.1 je jednopólový spínač, sloužící k jednoduchému zapnutí a vypnutí jednoho elektrického obvodu nebo spotřebiče z jednoho místa, například ovládání světla v místnosti. Je to základní typ vypínače s jedním vstupem a jedním výstupem, který přerušením nebo sepnutím fázového vodiče umožňuje spolehlivě řídit jediné svítidlo nebo skupinu svítidel z jediného místa.
