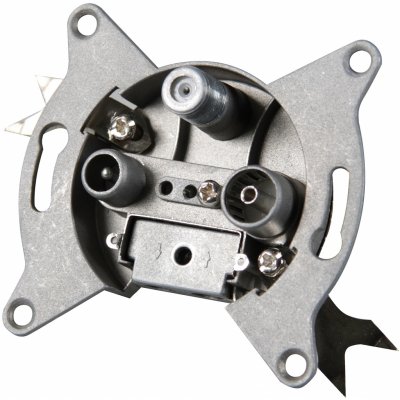

EMOS EU3303E

Popis produktu

Účastnická zásuvka EU 3303 satelitní koncová s útlumem 3 dB a zdířkami pro TV + Rádio + SAT. Účastnická zásuvka propojuje např. anténu s televizí, satelitem nebo set-top-boxem. SAT zdířka průchozí pro stejnosměrné napětí a lze ji také využít pro průchod napájení předzesilovače v terestrické anténě.

Rozšířený popis

Účastnická zásuvka

Účastnická zásuvka EU 3303 satelitní koncová s útlumem 3 dB a zdířkami pro TV + rádio + SAT propojuje např. anténu s televizí, satelitem, nebo set-top-boxem. SAT zdířka je průchozí pro stejnosměrné napětí a lze ji také využít pro průchod napájení předzesilovače v terestrické anténě.

Instalace:

- Odizolujte vnější část kabelu (plášť), poté sjednoťte opletení vodiče do tvaru viz. obrázek a tento oplet umístěte na vnější část kabelu viz. obrázek.

- Odšroubujte krycí část zásuvky a umístěte kabel vnitřním vodičem dovnitř dle obrázku. Vyvarujte se zkratu drátkem opletení na vnitřní vodič.

- Vnitřní vodič zasuňte a opletení ponechte na spodní části pláště kabelu

- Zašroubujte zpět krycí část zásuvky.

Parametry

Značka
EMOS

Objednací číslo
J0240

Produktové číslo
2501000300

EAN
8595025301802

provedení
koncová

koncový útlum
3 dB

označení
TV (2) + R (2) + SAT (3)

kryt součástí
ne

průchozí útlum
neuvádí se

typ konektorů
IEC + F (female)

rozměr
26 × 60 × 60 mm
