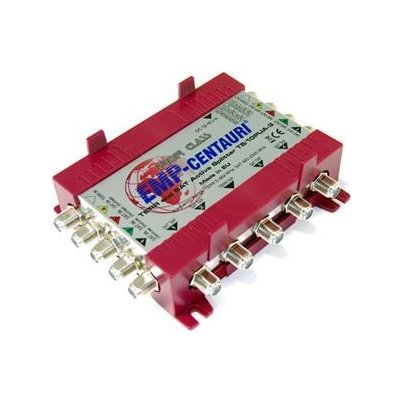

EMP T5/10PCA-3

5in/10out aktivní rozbočovač pro distribuci pozemních a satelitních signálů z 1 satelitní pozice (4 polarity). Lze použít v celé řadě aplikací - od rozdělení signálů z 1 LNB ke dva multipřepínačům až k propojování komplexních kaskádních systémů.

Rozbočovače a odbočovače EMP-Centauri jsou určeny pro rozšíření rozvodných systémů za hranice jednotlivého multipřepínače. Zatímco rozbočovače děli vstupní signály rovným dílem, odbočovače jsou charakterizovány dvěma rozdílnými sadami výstupů - průchozí výstupy s minimálním útlumem a odbočovacími výstupy s výrazně vyšším vložným útlumem.

Vlastnosti aktivních rozbočovačů

nabízeny jako pouze satelitní anebo doplněné pozemní sekcí
slabý zisk s náklonem koriguje útlum propojovacích kabelů
navržené zvláště jako spojovací bod několika kaskádních systémů

Vlastnosti:

Kmitočtový rozsah

Sat. vstupy: 950-2300 MHz
Terr. vstup: 5-862 MHz
Sat. výstupy: 950-2300 MHz
Terr výstupy:5-862 MHz

Průchozí útlum

Sat.:0 dB avg
Terr.:0 dB avg
Terr. (zesílený): 14-17 dB avg

Izolace:

mezi rozbočovači: 30 dB min
mezi výstupy rozbočovače: 30 dB min

Maximální vstupní úroveň*

Sat.: 94 dBµV avg
Terr.: 82 dBµV avg

Maximální výstupní úroveň*

Sat.: 94 dBµV avg
Terr.: 83-85 dBµV avg
Terr. (zesílený): 96-99 dBµV avg

Příkon: celkem 140 mA (18 V)
Rozměry (d,š,v): 13.5 x 10.4 x 4.1 cm
Teplotní rozsah: -30 ~ +70 °C

* Terr.: EN 50083-3/60dB IMA3 [dBµV]; SAT: EN 50083-3/35dB IMA3 [dBµV]
