Fluke 381

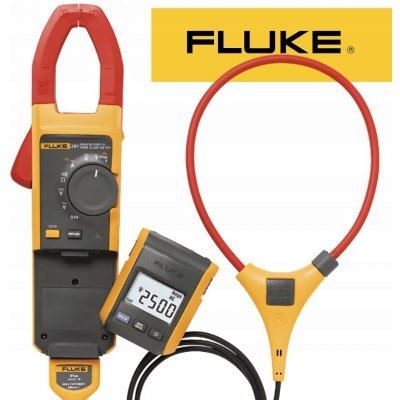

Přístroj Fluke 381 provádí vše, co očekáváte od klešťového multimetru, a navíc přináší ještě větší flexibilitu díky odnímatelnému displeji. Nyní může jeden technik provádět práce, které dříve musely provádět dvě osoby. Připněte klešťový multimetr Fluke 381 na vodič, sejměte displej a přejděte po místnosti, abyste mohli ovládat řídicí prvky nebo odstraňovat ochranná zařízení, to vše se současným sledováním odečtů v reálném čase.

Ohebná proudová sonda iFlex, která je součástí balení, rozšiřuje rozsah měření až na 2 500 A (střídavý) a zajišťuje zlepšenou flexibilitu zobrazení, možnost měření vodičů s jinak nevhodnou velikostí a lepší přístup k vodičům.

Základní vlastnosti:

Měření střídavého proudu 1000 A s pevnými čelistmi
Měření stejnosměrného a střídavého napětí 1000 V
Bezdrátová technologie umožňuje pohyb s displejem v okruhu 10 m od místa měření
Integrovaný šumový filtr a nejmodernější zpracování signálu umožňují použití v prostředích s elektrickým šumem se zajištěním stabilních odečtů
Skutečné efektivní hodnoty (True RMS) střídavého napětí a proudu pro přesné měření nelineárních signálů
Velký, snadno čitelný displej s podsvícením automaticky nastavuje správný měřicí rozsah, takže při měření nemusíte měnit polohu přepínače
Samostatně prodávaná ohebná proudová sonda iFlex rozšiřuje rozsah měření až na 2 500 A (střídavý) a zajišťuje zlepšenou flexibilitu zobrazení, možnost měření vodičů s jinak nevhodnou velikostí a lepší přístup k vodičům
Patentovaná technologie měření rozběhového proudu k odfiltrování šumu a k přesnému zachycení rozběhového proudu přesně tak, jak jej vnímá ochrana obvodů
Průměr otvoru kleští: 34 mm

Technická specifikace:

Elektrické specifikace

Střídavý proud pomocí kleští

Rozsah
999,9 A

Rozlišení
0,1 A

Přesnost
2% ± 5 číslic (10 až 100 Hz)
5 % ± 5 číslic (100 až 500 Hz)

Činitel amplitudy (50/60 Hz)
3 @ 500 A
2,5 @ 600 A
1,42 @ 1000 A
přidejte 2 % pro činitel amplitudy >2

Střídavý proud pomocí flexibilní proudové sondy

Rozsah
999,9 A / 2500 A (45 Hz – 500 Hz)

Rozlišení
0,1 A / 1 A

Přesnost
3% ± 5 míst

Činitel amplitudy (50/60 Hz)
3,0 při 1100 A
2,5 při 1400 A
1,42 při 2500 A
přidejte 2 % pro činitel amplitudy >2

Citlivost na pozici

Vzdálenost od optimální polohy


i2500-10 Flex
i2500-18 Flex
Chyba

A
12,7 mm (0,5")
35,6 mm (1,4")
±0,5 %

B
20,3 mm (0,8")
50,8 mm (2,0")
±1,0 %

C
35,6 mm (1,4")
63,5 mm (2,5")
±2,0 %

Nejistota měření předpokládá vystředěný primární vodič v optimální poloze, bez externího elektrického nebo magnetického pole, a v rámci rozsahu provozních teplot.

Proud DC (ss)

Rozsah
999,9 A

Rozlišení
0,1 A

Přesnost
2% ± 5 číslic

Střídavé napětí

Rozsah
600 V / 1000 V

Rozlišení
0,1 V / 1 V

Přesnost
1,5 % ± 5 číslic (20 až 500 Hz)

Stejnosměrné napětí

Rozsah
600,0 V / 1000 V

Rozlišení
0,1 V / 1 V

Přesnost
1 % ± 5 míst

Frekvence – pomocí kleští

Rozsah
5,0 – 500,0 Hz

Rozlišení
0,1 Hz

Přesnost
0,5 % ± 5 míst

Spínací úroveň
5 až 10 Hz, ≥ 10 A
10 až 100 Hz, ≥ 5 A
100 až 500 Hz, ≥ 10 A

Frekvence – pomocí ohebné proudové sondy

Rozsah
5,0 až 500,0 Hz

Rozlišení
0,1 Hz

Přesnost
0,5 % ± 5 míst

Spínací úroveň
5 až 20 Hz, ≥ 25 A
20 až 100 Hz, ≥ 20 A
100 až 500 Hz, ≥ 25 A

Odpor

Rozsah
600 Ω/6 kΩ/60 kΩ

Rozlišení
0,1 Ω/1 Ω/10 Ω

Přesnost
1 % ± 5 míst

Mechanické specifikace

Rozměry (D x Š x V):
277 x 88 x 43 mm (55 mm pro odnímatelný displej)

Hmotnost
350 g

Rozevření čelistí
34 mm

Průměr ohebné proudové sondy
7,5 mm

Délka kabelu ohebné proudové sondy
(od hlavice k elektronickému konektoru)
1,8 m

Specifikace prostředí

Provozní teplota
-10°C až +50°C

Teplota pro skladování
-40°C až +60°C

Provozní vlhkost
Nekondenzující (< 10°C)
≤ 90% relat. vlhkost (10 °C až 30 °C)
≤ 75% relat. vlhkost (30 °C až 40 °C)
≤ 45% relat. vlhkost (40 °C až 50 °C)
(bez kondenzace)

Pracovní nadmořská výška
2 000 metrů

Nadmořská výška pro skladování
12 000 metrů

EMI, RFI, EMC, RF
EN 61326-1:2006, EN 61326-2-2:2006
ETSI EN 300 328 V1.7.1:2006
ETSI EN 300 489 V1.8.1:2008
FCC část 15 podčást C oddíly 15.207, 15.209, 15.249
FCCID: T68-F381
RSS-210 IC: 6627A-F381

Teplotní koeficienty
Připočítat 0,1 × zadaná přesnost pro každý °C nad 28°C či pod 18°C

Frekvence bezdrátového přenosu
2,4 GHz v pásmu ISM s dosahem 10 metrů

Splňuje bezpečnostní požadavky
ANSI/ISA S82.02.01:2004
CAN/CSA-C22.2 č. 61010-1-04
IEC/EN 61010-1:2001 do 1000 V CAT III, 600 V CAT IV.

Zdvojená izolace – vůle
Dle IEC 61010-2-032

Zdvojená izolace – svodový proud
Dle IEC 61010-1

Schválení agentur

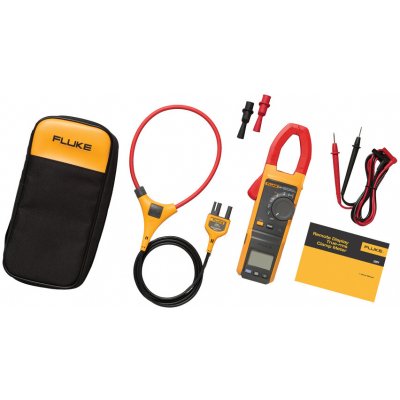

Obsah balení:

Fluke 381
iFlex™sonda
polstrovaná brašna
měřicí kabely TL75
5x baterie AAA
