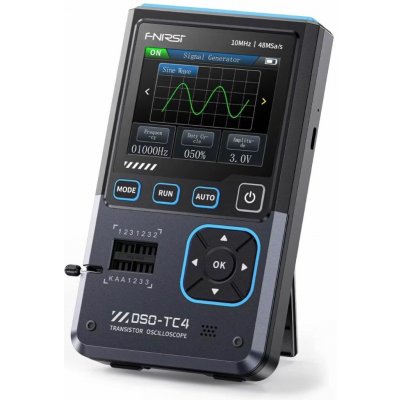

Fnirsi DSO-TC4

FNIRSI DSO-TC4 je všestranný přístroj, který zjednoduší vaši práci a zvýší efektivitu při diagnostice, vývoji i opravách. Ideální pro elektrotechniky, kutily, studenty i profesionály, kteří chtějí mít spolehlivého parťáka v kapse. Toto zařízení spojuje tři přístroje v jednom kompaktním balení – osciloskop, tester polovodičových součástek a generátor signálu. Tento multifunkční pomocník je navržen pro rychlé měření, ladění a testování, ať už pracujete v laboratoři, dílně nebo v terénu. Díky vestavěné dobíjecí baterii (1500 mAh) a nízké hmotnosti se snadno přenáší a je vždy po ruce, když ho potřebujete.

Přesné měření a široké možnosti testování

S reálnou vzorkovací frekvencí 48 MSa/s a analogovým pásmem 10 MHz dokáže DSO-TC4 spolehlivě zachytit i rychlé signály. Přístroj nabízí automatickou identifikaci komponent, včetně tranzistorů, diod, FETů nebo tyristorů, a rozpozná jejich vývody bez zdlouhavého nastavování.

Generátor signálu na míru

Součástí zařízení je generátor s výstupem až 50 kHz, s možností nastavit frekvenci, amplitudu (0–3 V) i střídu signálu, což z něj činí ideální nástroj pro testování obvodů, vývoj prototypů a výuku.

Kompaktní, ale nekompromisní

Barevný 2,8” TFT displej zobrazuje signály jasně a přehledně, zatímco podpora snímání a ukládání průběhů umožňuje analýzu i po testování. Vysoké vstupní napěťové limity (až ±400 V při použití 10:1 sondy) poskytují ochranu i při náročnějších aplikacích.

Technické parametry

- velikost displeje: 2,8”
- typ displeje: TFT
- automatické vypnutí v nečinnosti: ano
- ochrana proti shoření: ano
- automatická kalibrace: ano
- kapacita integrované baterie: 1500 mAh (až 4 hod. provozu)
- vzorkovací frekvence: 48MSa/s
- výstup generátoru: až 50 kHz
- analogové pásmo: 10 MHz
- vstupní impedance: 1 MΩ
- induktor test: 10μH~1000μH
- DS18B20 test: ano
- DHT11 test: ano
- testované napětí: až ±400 V
- režim spojky: AC/DC
- rozsah napětí testu: 1:1 sonda: 80Vpp (+40V)
- základní časový rozsah: 50ns až 20s
- generátor signálu: 13 typů výstupů, 0–50 kHz, 0–3 V
- vertikální citlivosť: 10mV/div až 10V/div (rozsah X1)
- režimy zapínání: automatický / normální / jednoduchý
- spouštěcí úroveň: nastavitelná s indikací
- automatické měření: max., min., průměr, RMS, Vpp, frekvence, cyklus, pracovní cyklus
- nabíjecí konektor: USB-C
- podporované jazyky: čínština, angličtina, němčina, portugalština, japonština, španělština, korejština, ruština
- rozměry: 90 x 142 x 27,5mm
- hmotnost: 186 g
