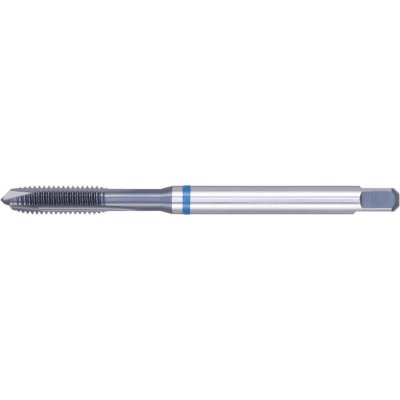

FORMAT EDE16330220 Strojní závitník Format GT M22 DIN376 HSS-E černěný typ INOX na průchozí otvory

Strojní závitník na průchozí otvory. Závit M22; stoupání 2,5 mm; celková délka 140 mm. HSS-Co5; vaporizovaný; typ INOX; tolerance 6H. Pro běžné metrické závity dle DIN 13. M22Rozměr závitu 2,5 mmStoupání 140 mmCelková délka 18 mmO stopky Vlastnosti a provedení Rozmezí tolerance ISO 2/6H, typ INOX, s naříznutím pro loupání, tvar B (4–5 chodů). Použití Na běžné metrické závity dle DIN 13. Lze použít zejména na oceli odolné proti korozi/kyselinám, jako jsou sířené oceli, austenitické oceli, martenzitické oceli a feritické oceli. Technické údaje Rozměr závituM22Stoupání2,5 mmCelková délka140 mmO stopky18 mmČtyřhran stopky14,5 mmŘ jádrového otvoru19,5 mm NormaDIN 376Provedeníse stopkou proti nadměrným otáčkámPovrchová úpravavaporizovanýMateriál nástrojeHSS-Co5Typ nástrojeINOXTolerance závitu6H Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 1000 N/mm212Nerezové oceli – feritické / martenzitické4Nerezové oceli – austenitické4 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-16330160M162 mm110 mmBO-E-16330180M182,5 mm125 mmBO-E-16330200M202,5 mm140 mmBO-E-16330240M243 mm160 mm
