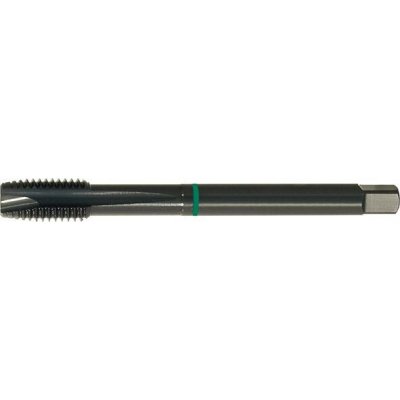

FORMAT EDE16830180 Strojní závitník DIN376 HSS-Co5 typ UNI tvar B M18 FORMAT

Strojní závitník na průchozí otvory. Závit M18; stoupání 2,5 mm; celková délka 125 mm. HSS-Co5; s úpravou párou; typ UNI; tvar B. Pro běžné metrické závity dle DIN 13. M18Rozměr závitu 2,5 mmStoupání 125 mmCelková délka 14 mmO stopky Vlastnosti a provedení M3–M10 DIN 371 s vyztuženou stopkou. M12–M30 DIN 376 se stopkou proti nadměrným otáčkám. Použití Na běžné metrické závity dle DIN 13. Technické údaje Rozměr závituM18Stoupání2,5 mmCelková délka125 mmO stopky14 mmČtyřhranná stopka11 mmŘ jádrového otvoru15,5 mm NormaDIN 376Provedeníse stopkou proti nadměrným otáčkámPovrchová úpravas úpravou párouMateriál nástrojeHSS-Co5Typ nástrojeUNITvarB Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm212Ocel < 1000 N/mm210Ocel < 1400 N/mm28Nerezové oceli – feritické / martenzitické8Nerezové oceli – austenitické6Nerezové oceli – duplexní5Litina GGG10Hliník < 8 % Si17Hliník > 8 % Si17 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-16830140M142 mm110 mmBO-E-16830160M162 mm110 mmBO-E-16830200M202,5 mm140 mmBO-E-16830220M222,5 mm140 mm
