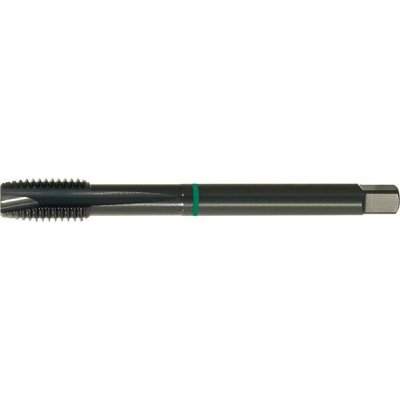

FORMAT EDE16830300 Strojní závitník DIN376 HSS-Co5 typ UNI tvar B M30 FORMAT

Strojní závitník na průchozí otvory. Závit M30; stoupání 3,5 mm; celková délka 180 mm. HSS-Co5; s úpravou párou; typ UNI; tvar B. Pro běžné metrické závity dle DIN 13. M30Rozměr závitu 3,5 mmStoupání 180 mmCelková délka 22 mmO stopky Vlastnosti a provedení M3–M10 DIN 371 s vyztuženou stopkou. M12–M30 DIN 376 se stopkou proti nadměrným otáčkám. Použití Na běžné metrické závity dle DIN 13. Technické údaje Rozměr závituM30Stoupání3,5 mmCelková délka180 mmO stopky22 mmČtyřhranná stopka18 mmŘ jádrového otvoru26,5 mm NormaDIN 376Provedeníse stopkou proti nadměrným otáčkámPovrchová úpravas úpravou párouMateriál nástrojeHSS-Co5Typ nástrojeUNITvarB Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm212Ocel < 1000 N/mm210Ocel < 1400 N/mm28Nerezové oceli – feritické / martenzitické8Nerezové oceli – austenitické6Nerezové oceli – duplexní5Litina GGG10Hliník < 8 % Si17Hliník > 8 % Si17 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-16830200M202,5 mm140 mmBO-E-16830220M222,5 mm140 mmBO-E-16830240M243 mm160 mmBO-E-16830270M273 mm160 mm
