Format EDE18540500

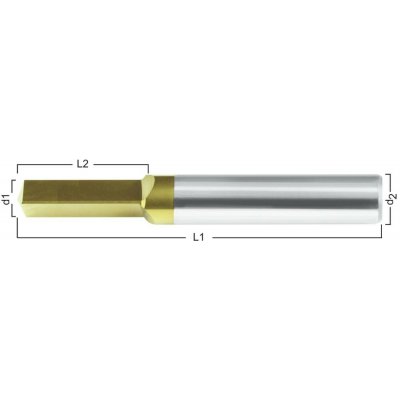

Vyvrtávač závitníků. O d1 h10 4,2 mm; závit M5; celková délka 50 mm. Tvrdokov; TiN. 4,2 mmO d1 h10 M5Rozměr závitu 50 mmCelková délka 15 mmDélka břitu L2 Použití Vyvrtání musí proběhnout v suchém stavu při cca. 1500–-3500 ot/min. Díky použití vhodného vyvrtávače závitníků se jádro závitníku rychle vyvrtá a zbytky závitníků lze bez problémů z vyvrtaného otvoru odstranit ofukem. Obrobek se musí velmi stabilně upnout, aby při vyšších otáčkách nedošlo k jeho posuvu. Pokud by se měl závitník zalomit našikmo, je nejprve nutné vytvořit centrovací prostor několika opakovanými návrty vyvrtávače závitníků. Teprve poté lze začít s vyvrtáváním závitníku. Kromě toho by se třísky měly odstraňovat postupně opakovaným „ofukem“. Krátce před dokončením vyvrtávání lze detekovat vibrace. V tomto případě by se měl vyvrtávač odstranit. Poté lze pomocí jiného závitníku vyřezat nový závit. Technické údajeO d1 h104,2 mmRozměr závituM5Celková délka50 mmDélka břitu L215 mmPovrchová úpravaTiNMateriál nástrojetvrdokov Nejbližší varianty řady Obj. kódO d1 h10Celková délkaBO-E-185404003,3 mm50 mmBO-E-185406005 mm50 mmBO-E-185408006,8 mm60 mmBO-E-185410008,5 mm70 mm
