Format EDE18542000

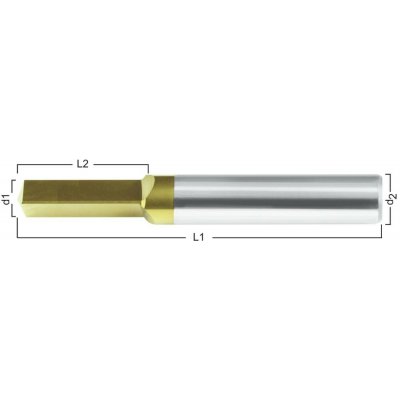

Vyvrtávač závitníků. O d1 h10 17,5 mm; závit M20; celková délka 100 mm. Tvrdokov; TiN. 17,5 mmO d1 h10 M20Rozměr závitu 100 mmCelková délka 50 mmDélka břitu L2 Použití Vyvrtání musí proběhnout v suchém stavu při cca. 1500–-3500 ot/min. Díky použití vhodného vyvrtávače závitníků se jádro závitníku rychle vyvrtá a zbytky závitníků lze bez problémů z vyvrtaného otvoru odstranit ofukem. Obrobek se musí velmi stabilně upnout, aby při vyšších otáčkách nedošlo k jeho posuvu. Pokud by se měl závitník zalomit našikmo, je nejprve nutné vytvořit centrovací prostor několika opakovanými návrty vyvrtávače závitníků. Teprve poté lze začít s vyvrtáváním závitníku. Kromě toho by se třísky měly odstraňovat postupně opakovaným „ofukem“. Krátce před dokončením vyvrtávání lze detekovat vibrace. V tomto případě by se měl vyvrtávač odstranit. Poté lze pomocí jiného závitníku vyřezat nový závit. Technické údajeO d1 h1017,5 mmRozměr závituM20Celková délka100 mmDélka břitu L250 mmPovrchová úpravaTiNMateriál nástrojetvrdokov Nejbližší varianty řady Obj. kódO d1 h10Celková délkaBO-E-185408006,8 mm60 mmBO-E-185410008,5 mm70 mmBO-E-1854120010,2 mm75 mmBO-E-1854160014 mm100 mm
