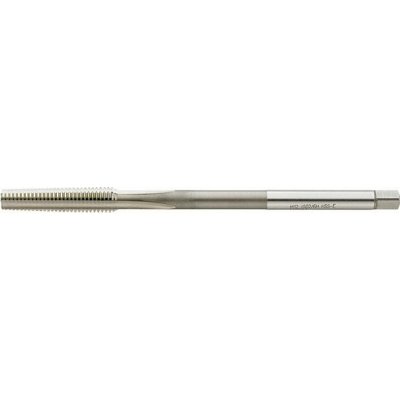

FORMAT Format 4317500200 Strojní maticový závitník M 20 mm HSS-Co5 na průchozí otvory. DIN 357

Maticový strojní závitník na průchozí otvory. Závit M20; stoupání 2,5 mm; celková délka 250 mm. HSS-Co5; bez povlaku; DIN 357. Pro běžné metrické závity dle DIN 13. M20Rozměr závitu 2,5 mmStoupání 250 mmCelková délka 16 mmO stopky Vlastnosti a provedení HSS-E, rozmezí tolerance ISO 2/6H, typ N, s naříznutím pro loupání, tvar B (4–5 chodů). Použití Na běžné metrické závity dle DIN 13. Lze použít zejména na všeobecné oceli, konstrukční oceli, automatové oceli, cementační oceli a zušlechťované oceli. Technické údaje Rozměr závituM20Stoupání2,5 mmCelková délka250 mmO stopky16 mmČtyřhran stopky12 mm Ř jádrového otvoru17,5 mmPovrchová úpravabez povlakuMateriál nástrojeHSS-Co5NormaDIN 357 Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm210Ocel < 1000 N/mm28Ocel < 1400 N/mm26Hliník < 8 % Si5 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-17500120M121,75 mm180 mmBO-E-17500140M142 mm200 mmBO-E-17500160M162 mm200 mmBO-E-17500180M182,5 mm220 mm
