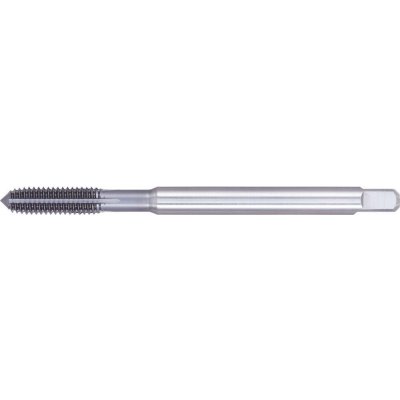

FORMAT Strojní tvářecí závitníky din371 hss-co5 pm ticn typ uni tvar c 6hx m10 format gt

Strojní tvářecí závitník, UNI. Závit M10; stoupání 1,5 mm; celková délka 100 mm. HSS-Co5 PM; SUPRA; tolerance 6HX; DIN 371. Pro běžné metrické závity dle DIN 13. M10Rozměr závitu 1,5 mmStoupání 100 mmCelková délka 10 mmO stopky Vlastnosti a provedení S přívodnou délkou ve tvaru C (2-3 chody). M3–M10 DIN 371 se zesílenou stopkou. M12–M16 DIN 376 se stopkou proti nadměrným otáčkám. Použití Na běžné metrické závity dle DIN 13. Lze použít zejména na všechny tvarovatelné materiály, jako jsou konstrukční oceli, automatové oceli, cementační oceli, zušlechťované oceli, oceli pro obrábění za studena, tepelně odolné oceli, nitridované oceli, nerezové oceli, hliník, hliníkové slitiny, měď, slitiny mědi, mosaz a bronz. Upozornění Rozmezí tolerance ISO 6GX a 6HX: Symbol „X“označuje speciální toleranční rozmezí pro závitové tvářecí závitníky, protože tvářený materiál má tendenci ke zpětnému pružení. Technické údaje Rozměr závituM10Stoupání1,5 mmCelková délka100 mmO stopky10 mmČtyřhran stopky8 mmŘ jádrového otvoru9,25 mm Povrchová úpravaSUPRAMateriál nástrojeHSS-Co5 PMTyp nástrojeUNITvarCTolerance závitu6HXNormaDIN 371 Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm220Ocel < 1000 N/mm218Nerezové oceli – feritické / martenzitické7Nerezové oceli – austenitické6 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-15880060M61 mm80 mmBO-E-15880080M81,25 mm90 mmBO-E-15880120M121,75 mm110 mmBO-E-15880160M162 mm110 mm
