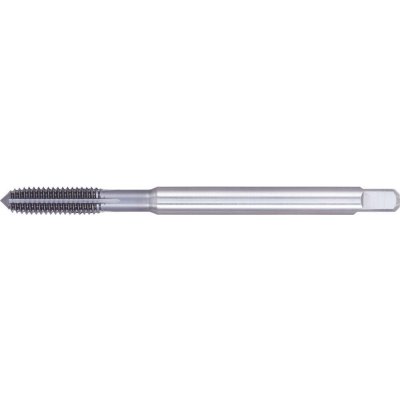

FORMAT Strojní tvářecí závitníky din371 hss-co5 pm ticn typ uni tvar c 6hx m4 format gt

Strojní tvářecí závitník, UNI. Závit M4; stoupání 0,7 mm; celková délka 63 mm. HSS-Co5 PM; SUPRA; tolerance 6HX; DIN 371. Pro běžné metrické závity dle DIN 13. M4Rozměr závitu 0,7 mmStoupání 63 mmCelková délka 4,5 mmO stopky Vlastnosti a provedení S přívodnou délkou ve tvaru C (2-3 chody). M3–M10 DIN 371 se zesílenou stopkou. M12–M16 DIN 376 se stopkou proti nadměrným otáčkám. Použití Na běžné metrické závity dle DIN 13. Lze použít zejména na všechny tvarovatelné materiály, jako jsou konstrukční oceli, automatové oceli, cementační oceli, zušlechťované oceli, oceli pro obrábění za studena, tepelně odolné oceli, nitridované oceli, nerezové oceli, hliník, hliníkové slitiny, měď, slitiny mědi, mosaz a bronz. Upozornění Rozmezí tolerance ISO 6GX a 6HX: Symbol „X“označuje speciální toleranční rozmezí pro závitové tvářecí závitníky, protože tvářený materiál má tendenci ke zpětnému pružení. Technické údaje Rozměr závituM4Stoupání0,7 mmCelková délka63 mmO stopky4,5 mmČtyřhran stopky3,4 mmŘ jádrového otvoru3,7 mm Povrchová úpravaSUPRAMateriál nástrojeHSS-Co5 PMTyp nástrojeUNITvarCTolerance závitu6HXNormaDIN 371 Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm220Ocel < 1000 N/mm218Nerezové oceli – feritické / martenzitické7Nerezové oceli – austenitické6 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-15880030M30,5 mm56 mmBO-E-15880050M50,8 mm70 mmBO-E-15880060M61 mm80 mmBO-E-15880080M81,25 mm90 mm
