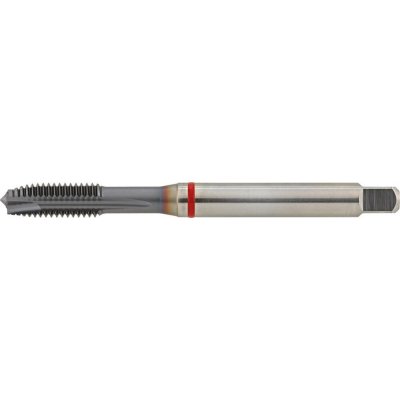

FORMAT Strojní závitník din371 hss-co5 ticn typ vg 6h průchozí otvor m5 format gt

Strojní závitník na průchozí otvory. Závit M5; stoupání 0,8 mm; celková délka 70 mm. HSS-Co5; TiCN; tolerance 6H; DIN 371. Pro běžné metrické závity dle DIN 13. M5Rozměr závitu 0,8 mmStoupání 70 mmCelková délka 6 mmO stopky Vlastnosti a provedení HSS-E, rozmezí tolerance ISO 2/6H, s naříznutím pro loupání, tvar B (4–5 chodů) na průchozí otvory. Použití Na běžné metrické závity dle DIN 13. Lze použít zejména na vysoce pevné oceli, jako jsou zušlechťované oceli, leg. oceli pro obrábění za studena a rychlořezné oceli. Technické údaje Rozměr závituM5Stoupání0,8 mmCelková délka70 mmO stopky6 mmČtyřhran stopky4,9 mmŘ jádrového otvoru4,2 mm NormaDIN 371Provedenís vyztuženou stopkouPovrchová úpravaTiCNMateriál nástrojeHSS-Co5Tolerance závitu6H Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 1000 N/mm215Ocel < 1400 N/mm25 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
