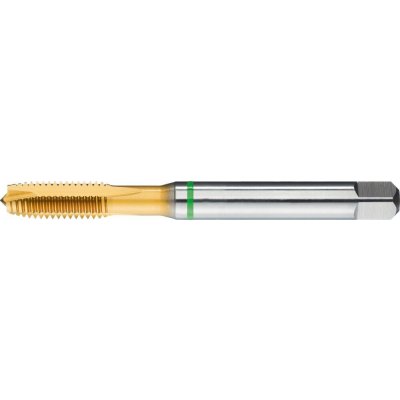

FORMAT Strojní závitník din371 hss-co5 tin typ uni 6h průchozí otvor m4 format gt

Strojní závitník na průchozí otvory. Závit M4; stoupání 0,7 mm; celková délka 63 mm. HSS-Co5; TiN; typ UNI; tolerance 6H. Pro běžné metrické závity dle DIN 13. M4Rozměr závitu 0,7 mmStoupání 63 mmCelková délka 4,5 mmO stopky Vlastnosti a provedení M3–M10 DIN 371 s vyztuženou stopkou. M12–M30 DIN 376 se stopkou proti nadměrným otáčkám. Použití Na běžné metrické závity dle DIN 13. S geometrií navrženou k univerzálnímu využití. Velmi hodnotné řešení pro náročná použití. Technické údaje Rozměr závituM4Stoupání0,7 mmCelková délka63 mmO stopky4,5 mmČtyřhranná stopka3,4 mmŘ jádrového otvoru3,3 mm NormaDIN 371Provedenís vyztuženou stopkouPovrchová úpravaTiNMateriál nástrojeHSS-Co5Typ nástrojeUNITolerance závitu6H Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm218Ocel < 1000 N/mm210Nerezové oceli – feritické / martenzitické6Nerezové oceli – austenitické6Litina GGG12Hliník < 8 % Si23Měď a slitiny mědi13 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-16280020M20,4 mm45 mmBO-E-16280030M30,5 mm56 mmBO-E-16280050M50,8 mm70 mmBO-E-16280060M61 mm80 mm
