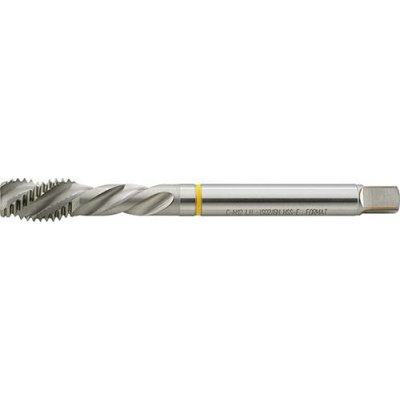

FORMAT Strojní závitník din371 hss-co5 tvar c levotočivý m5 format

Strojní závitník na slepé otvory, levotočivý závit. Závit M5; stoupání 0,8 mm; celková délka 70 mm. HSS-Co5; bez povlaku; tvar C; DIN 371. Pro metrické levotočivé závity dle ISO DIN 13. M5Rozměr závitu 0,8 mmStoupání 70 mmCelková délka 6 mmO stopky Vlastnosti a provedení S naříznutím pro loupání, tvar C (2–3 chody). Použití Na metrické levotočivé závity dle ISO DIN 13. Lze použít zejména na všeobecné oceli, konstrukční oceli, automatové oceli a cementační oceli. Technické údaje Rozměr závituM5Stoupání0,8 mmCelková délka70 mmO stopky6 mmČtyřhran stopky4,9 mmŘ jádrového otvoru4,2 mm NormaDIN 371Provedenís vyztuženou stopkouPovrchová úpravabez povlakuMateriál nástrojeHSS-Co5TvarC Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm210Ocel < 1000 N/mm28Ocel < 1400 N/mm26Hliník < 8 % Si12 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-17240030M30,5 mm56 mmBO-E-17240040M40,7 mm63 mmBO-E-17240060M61 mm80 mmBO-E-17240080M81,25 mm90 mm
