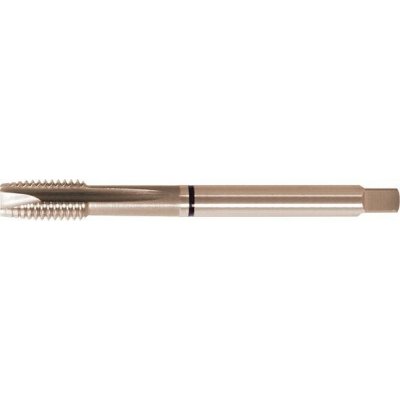

FORMAT Strojní závitník din371 hss-co5 typ w tvar b m5 format

Strojní závitník na průchozí otvory, hliník. Závit M5; stoupání 0,8 mm; celková délka 70 mm. HSS-Co5; bez povlaku; typ W; tvar B. Pro metrické běžné závity dle DIN 13. M5Rozměr závitu 0,8 mmStoupání 70 mmCelková délka 6 mmO stopky Vlastnosti a provedení HSS-E, rozmezí tolerance ISO 2/6H, typ W, s nařiznutím pro loupání tvar B (4–5 chodů). Použití Pro metrické běžné závity dle DIN 13. Technické údaje Rozměr závituM5Stoupání0,8 mmCelková délka70 mmO stopky6 mmČtyřhranná stopka4,9 mmŘ jádrového otvoru4,2 mm NormaDIN 371Provedenís vyztuženou stopkouPovrchová úpravabez povlakuMateriál nástrojeHSS-Co5Typ nástrojeWTvarB Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Hliník < 8 % Si18 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-17220030M30,5 mm56 mmBO-E-17220040M40,7 mm63 mmBO-E-17220060M61 mm80 mmBO-E-17220080M81,25 mm90 mm
