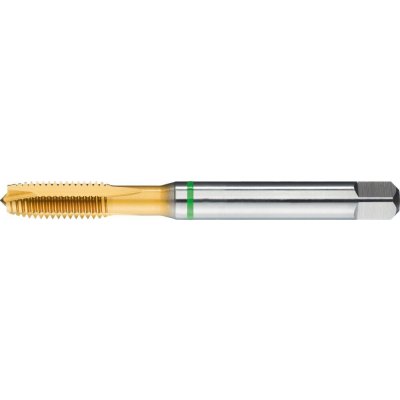

FORMAT Strojní závitník din376 hss-co5 tin typ uni 6h průchozí otvor m20 format gt

Strojní závitník na průchozí otvory. Závit M20; stoupání 2,5 mm; celková délka 140 mm. HSS-Co5; TiN; typ UNI; tolerance 6H. Pro běžné metrické závity dle DIN 13. M20Rozměr závitu 2,5 mmStoupání 140 mmCelková délka 16 mmO stopky Vlastnosti a provedení M3–M10 DIN 371 s vyztuženou stopkou. M12–M30 DIN 376 se stopkou proti nadměrným otáčkám. Použití Na běžné metrické závity dle DIN 13. S geometrií navrženou k univerzálnímu využití. Velmi hodnotné řešení pro náročná použití. Technické údaje Rozměr závituM20Stoupání2,5 mmCelková délka140 mmO stopky16 mmČtyřhranná stopka12 mmŘ jádrového otvoru17,5 mm NormaDIN 376Provedeníse stopkou proti nadměrným otáčkámPovrchová úpravaTiNMateriál nástrojeHSS-Co5Typ nástrojeUNITolerance závitu6H Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm218Ocel < 1000 N/mm210Nerezové oceli – feritické / martenzitické6Nerezové oceli – austenitické6Litina GGG12Hliník < 8 % Si23Měď a slitiny mědi13 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-16280160M162 mm110 mmBO-E-16280180M182,5 mm125 mmBO-E-16280220M222,5 mm140 mmBO-E-16280240M243 mm160 mm
