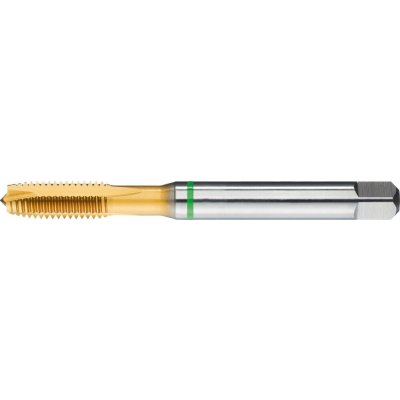

FORMAT Strojní závitník din376 hss-co5 tin typ uni 6h průchozí otvor m24 format gt

Strojní závitník na průchozí otvory. Závit M24; stoupání 3 mm; celková délka 160 mm. HSS-Co5; TiN; typ UNI; tolerance 6H. Pro běžné metrické závity dle DIN 13. M24Rozměr závitu 3 mmStoupání 160 mmCelková délka 18 mmO stopky Vlastnosti a provedení M3–M10 DIN 371 s vyztuženou stopkou. M12–M30 DIN 376 se stopkou proti nadměrným otáčkám. Použití Na běžné metrické závity dle DIN 13. S geometrií navrženou k univerzálnímu využití. Velmi hodnotné řešení pro náročná použití. Technické údaje Rozměr závituM24Stoupání3 mmCelková délka160 mmO stopky18 mmČtyřhranná stopka14,5 mmŘ jádrového otvoru21 mm NormaDIN 376Provedeníse stopkou proti nadměrným otáčkámPovrchová úpravaTiNMateriál nástrojeHSS-Co5Typ nástrojeUNITolerance závitu6H Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm218Ocel < 1000 N/mm210Nerezové oceli – feritické / martenzitické6Nerezové oceli – austenitické6Litina GGG12Hliník < 8 % Si23Měď a slitiny mědi13 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-16280160M162 mm110 mmBO-E-16280180M182,5 mm125 mmBO-E-16280200M202,5 mm140 mmBO-E-16280220M222,5 mm140 mm
