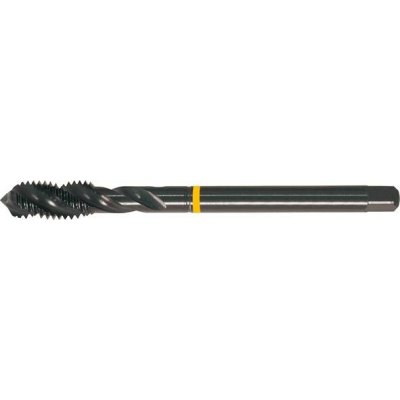

FORMAT Strojní závitník din376 hss-co5 tvar c m30 format

Strojní závitník na slepé otvory. Závit M30; stoupání 3,5 mm; celková délka 180 mm. HSS-Co5; vaporizovaný; tvar C; DIN 376. Pro běžné metrické závity dle DIN 13. M30Rozměr závitu 3,5 mmStoupání 180 mmCelková délka 22 mmO stopky Vlastnosti a provedení HSS-E, rozmezí tolerance ISO 2/6H, typ N, zářez, tvar C (2–3 chody). Použití Na běžné metrické závity dle DIN 13. Lze použít zejména na všeobecné oceli, konstrukční oceli, automatové oceli, cementační oceli a zušlechťované oceli. Technické údaje Rozměr závituM30Stoupání3,5 mmCelková délka180 mmO stopky22 mmČtyřhran stopky18,0 mmŘ jádrového otvoru26,5 mm NormaDIN 376Provedeníse stopkou proti nadměrným otáčkámPovrchová úpravavaporizovanýMateriál nástrojeHSS-Co5TvarC Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm28Ocel < 1000 N/mm26Ocel < 1400 N/mm25Hliník < 8 % Si10Hliník > 8 % Si10 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-16820200M202,5 mm140 mmBO-E-16820220M222,5 mm140 mmBO-E-16820240M243 mm160 mmBO-E-16820270M273 mm160 mm
