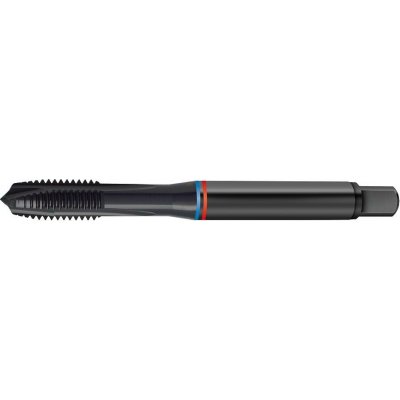

FORMAT Strojní závitník fat tandem din371 hss-co5 černěný typ n 6g tvar b m3 format gt

Strojní závitník na průchozí otvory. Závit M3; stoupání 0,5 mm; celková délka 56 mm. HSS-Co5; vaporizovaný; tvar B; tolerance 6G. M3Rozměr závitu 0,5 mmStoupání 56 mmCelková délka 3,5 mmO stopky Vlastnosti a provedení M2–M10 DIN 371 se zesílenou stopkou. M12–M20 DIN 376 se stopkou proti nadměrným otáčkám. Použití Univerzální závitník s širokým spektrem použití pro metrické standardní závity podle normy DIN 13. Rozmezí tolerance ISO 3/6G s nadměrnými rozměry na obrobky, které mají tendenci při opracování pružit, obrobky s aplikovaným povrstvením nebo obrobky, které se při tvrzení mírně smršťují. Technické údaje Rozměr závituM3Stoupání0,5 mmCelková délka56 mmO stopky3,5 mmČtyřhran stopky2,7 mmŘ jádrového otvoru2,5 mm NormaDIN 371Povrchová úpravavaporizovanýMateriál nástrojeHSS-Co5Typ nástrojeNTvarBTolerance závitu6G Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm212Ocel < 1000 N/mm210Ocel < 1400 N/mm28Nerezové oceli – feritické / martenzitické8Nerezové oceli – austenitické6Nerezové oceli – duplexní5Litina GG/GTS15Litina GGG12Hliník < 8 % Si15Hliník > 8 % Si15 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-16620040M40,7 mm63 mmBO-E-16620050M50,8 mm70 mmBO-E-16620060M61 mm80 mmBO-E-16620080M81,25 mm90 mm
