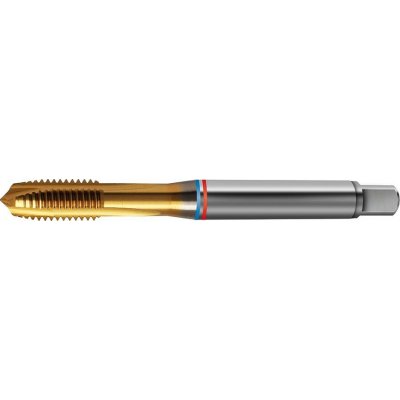

FORMAT Strojní závitník fat tandem din371 hss pm tin typ n 6h tvar b průchozí otvor m5 format

Strojní závitník na průchozí otvory. Závit M5; stoupání 0,8 mm; celková délka 70 mm. HSS PM; TiN; tvar B; tolerance 6H. M5Rozměr závitu 0,8 mmStoupání 70 mmCelková délka 6 mmO stopky Vlastnosti a provedení M2–M10 DIN 371 se zesílenou stopkou. M12–M20 DIN 376 se stopkou proti nadměrným otáčkám. Použití Univerzální závitník s širokým spektrem použití pro metrické standardní závity podle normy DIN 13. Technické údaje Rozměr závituM5Stoupání0,8 mmCelková délka70 mmO stopky6 mmČtyřhranná stopka4,9 mmŘ jádrového otvoru4,2 mm NormaDIN 371Povrchová úpravaTiNMateriál nástrojeHSS PMTyp nástrojeNTvarBTolerance závitu6H Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm220Ocel < 1000 N/mm216Ocel < 1400 N/mm213Nerezové oceli – feritické / martenzitické12Nerezové oceli – austenitické10Nerezové oceli – duplexní8Litina GG/GTS15Litina GGG12Titan > 850 N/mm22Hliník < 8 % Si20Hliník > 8 % Si20 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-16630030M30,5 mm56 mmBO-E-16630040M40,7 mm63 mmBO-E-16630060M61 mm80 mmBO-E-16630080M81,25 mm90 mm
