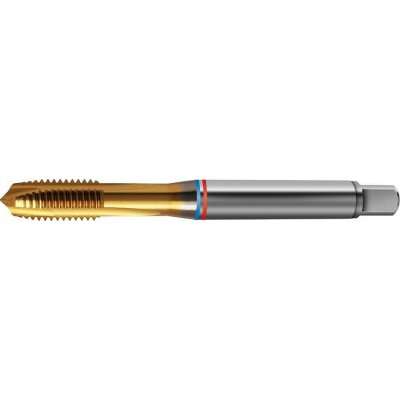

FORMAT Strojní závitník fat tandem din376 hss pm tin typ n 6h tvar b m20 format

Strojní závitník na průchozí otvory. Závit M20; stoupání 2,5 mm; celková délka 140 mm. HSS PM; TiN; tvar B; tolerance 6H. M20Rozměr závitu 2,5 mmStoupání 140 mmCelková délka 16 mmO stopky Vlastnosti a provedení M2–M10 DIN 371 se zesílenou stopkou. M12–M20 DIN 376 se stopkou proti nadměrným otáčkám. Použití Univerzální závitník s širokým spektrem použití pro metrické standardní závity podle normy DIN 13. Technické údaje Rozměr závituM20Stoupání2,5 mmCelková délka140 mmO stopky16 mmČtyřhranná stopka12 mmŘ jádrového otvoru17,5 mm NormaDIN 376Povrchová úpravaTiNMateriál nástrojeHSS PMTyp nástrojeNTvarBTolerance závitu6H Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm220Ocel < 1000 N/mm216Ocel < 1400 N/mm213Nerezové oceli – feritické / martenzitické12Nerezové oceli – austenitické10Nerezové oceli – duplexní8Litina GG/GTS15Litina GGG12Titan > 850 N/mm22Hliník < 8 % Si20Hliník > 8 % Si20 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-16630120M121,75 mm110 mmBO-E-16630140M142 mm110 mmBO-E-16630160M162 mm110 mmBO-E-16630180M182,5 mm125 mm
