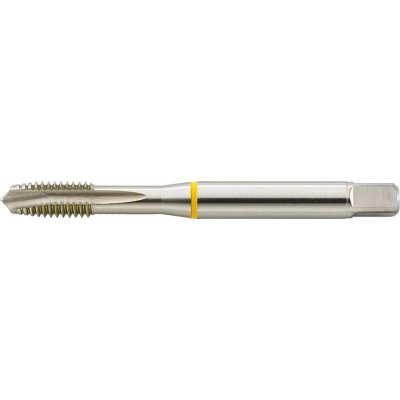

FORMAT Strojní závitník hss-co5 bez povlaku tvar b unc 3/8"-16 format

Strojní závitník na průchozí otvory. Závit UNC 3/8 ”; chody na palec 16; O závitu 9,525 mm. HSS-Co5; bez povlaku; tvar B; s vyztuženou stopkou. Pro UNC závity, jednotné hrubé závity, ANSI B1.1. UNC 3/8 ”Rozměr závitu 16Chody na palec 9,525 mmO závitu 100 mmCelková délka Vlastnosti a provedení S naříznutím pro loupání ve tvaru B (4–5 chodů). Použití Na UNC závity, jednotné hrubé závity, ANSI B1.1. Lze použít zejména na všeobecné oceli, konstrukční oceli, automatové oceli, cementační oceli a zušlechťované oceli. Technické údaje Rozměr závituUNC 3/8 ”Chody na palec16O závitu9,525 mmCelková délka100 mmO stopky9 mmČtyřhranná stopka8 mm Ř jádrového otvoru8 mmProvedenís vyztuženou stopkouPovrchová úpravabez povlakuMateriál nástrojeHSS-Co5TvarB Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm210Ocel < 1000 N/mm28Ocel < 1400 N/mm26Hliník < 8 % Si20 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituCelková délkaO stopkyBO-E-17680017UNC 1/4 ”80 mm7 mmBO-E-17680019UNC 5/16 ”90 mm8 mmBO-E-17680023UNC 7/16 ”100 mm8 mmBO-E-17680025UNC 1/2 ”110 mm9 mm
