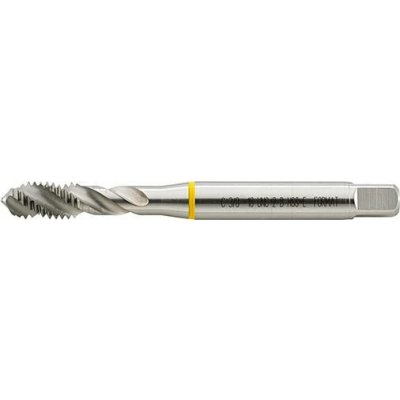

FORMAT Strojní závitník hss-co5 bez povlaku tvar c unc 7/8"-9 format

Strojní závitník na slepé otvory. Závit UNC 7/8 ”; chody na palec 9; O závitu 22,225 mm. HSS-Co5; bez povlaku; se stopkou proti nadměrným otáčkám. Pro UNC závity, jednotné hrubé závity, ANSI B1.1. UNC 7/8 ”Rozměr závitu 9Chody na palec 22,225 mmO závitu 140 mmCelková délka Vlastnosti a provedení S naříznutím ve tvaru C (2–3 chody). Použití Na UNC závity, jednotné hrubé závity, ANSI B1.1. Lze použít zejména na všeobecné oceli, konstrukční oceli, automatové oceli, cementační oceli a zušlechťované oceli. Technické údaje Rozměr závituUNC 7/8 ”Chody na palec9O závitu22,225 mmCelková délka140 mmO stopky18 mmČtyřhranná stopka14,5 mm Ř jádrového otvoru19,5 mmProvedeníse stopkou proti nadměrným otáčkámPovrchová úpravabez povlakuMateriál nástrojeHSS-Co5TvarC Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm210Ocel < 1000 N/mm28Ocel < 1400 N/mm26Hliník < 8 % Si12 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituCelková délkaO stopkyBO-E-17700023UNC 9/16 ”110 mm11 mmBO-E-17700025UNC 5/8 ”110 mm12 mmBO-E-17700027UNC 3/4 ”125 mm14 mmBO-E-17700031UNC 1 ”160 mm18 mm
