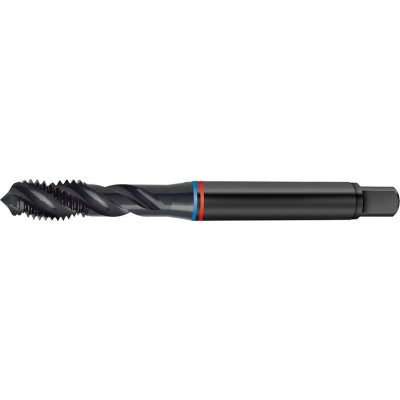

FORMAT Strojní závitník HSS-Co5 M10 na slepé otvory TANDEM FORMAT, DIN 371. černěno (EDE16660100)

Strojní závitník na slepé otvory. Závit M10; stoupání 1,5 mm; celková délka 100 mm. HSS-Co5; vaporizovaný; tvar C; tolerance 6G. M10Rozměr závitu 1,5 mmStoupání 100 mmCelková délka 10 mmO stopky Vlastnosti a provedení HSS-E, rozmezí tolerance ISO 3/6G s nadměrnými rozměry na obrobky, které mají tendenci při opracování pružit, obrobky s aplikovaným povrstvením nebo obrobky, které se při tvrzení mírně smršťují. S vyztuženou stopkou. Použití Univerzální závitník s širokým spektrem použití pro metrické standardní závity podle normy DIN 13. Technické údaje Rozměr závituM10Stoupání1,5 mmCelková délka100 mmO stopky10 mmČtyřhran stopky8 mmŘ jádrového otvoru8,5 mm NormaDIN 371Povrchová úpravavaporizovanýMateriál nástrojeHSS-Co5Typ nástrojeNTvarCTolerance závitu6G Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm212Ocel < 1000 N/mm210Ocel < 1400 N/mm28Nerezové oceli – feritické / martenzitické6Nerezové oceli – austenitické5Nerezové oceli – duplexní4Litina GG/GTS10Hliník < 8 % Si15Hliník > 8 % Si15 Další materiálové použití Materiál obrobkuLitina GGG Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-16660040M40,7 mm63 mmBO-E-16660050M50,8 mm70 mmBO-E-16660060M61 mm80 mmBO-E-16660080M81,25 mm90 mm
