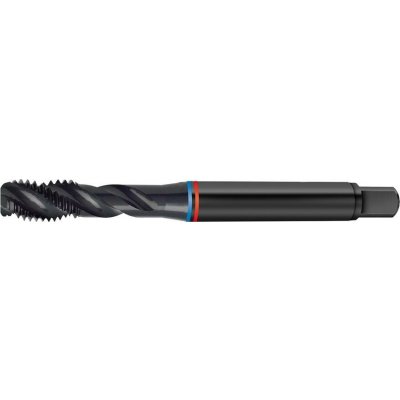

FORMAT Strojní závitník HSS-Co5 M10 na slepé otvory TANDEM FORMAT, DIN 376. černěno (EDE16680100)

Strojní závitník na slepé otvory. Závit M10; stoupání 1,5 mm; celková délka 100 mm. HSS-Co5; vaporizovaný; tolerance 6H; DIN 371. M10Rozměr závitu 1,5 mmStoupání 100 mmCelková délka 10 mmO stopky Vlastnosti a provedení S extrémně krátkým naříznutím. Použití Univerzální závitník s širokým spektrem použití pro metrické standardní závity podle normy DIN 13. Vhodný především na slepé otvory s velmi krátkým závitovým výběhem. Technické údaje Rozměr závituM10Stoupání1,5 mmCelková délka100 mmO stopky10 mmČtyřhran stopky8 mmŘ jádrového otvoru8,5 mm NormaDIN 371Povrchová úpravavaporizovanýMateriál nástrojeHSS-Co5Typ nástrojeNTolerance závitu6H Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm212Ocel < 1000 N/mm210Ocel < 1400 N/mm28Nerezové oceli – feritické / martenzitické6Nerezové oceli – austenitické5Nerezové oceli – duplexní4Litina GG/GTS10Litina GGG8Hliník < 8 % Si15Hliník > 8 % Si15 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-16680060M61 mm80 mmBO-E-16680080M81,25 mm90 mmBO-E-16680120M121,75 mm110 mmBO-E-16680160M162 mm110 mm
