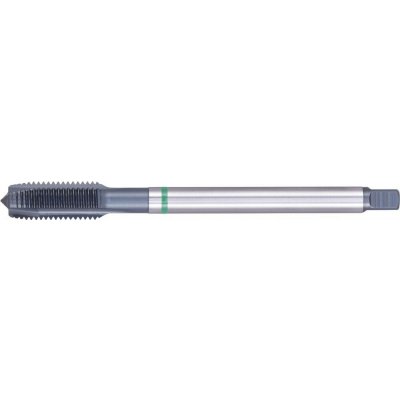

FORMAT Strojní závitník HSS-Co5 M24 × 1,50 mm DIN374 typ UNI Format GT černěno (EDE15690240)

Strojní závitník na průchozí otvory, UNI. Závit x stoupání M24 x 1,50 mm; celková délka 140 mm; O stopky 18 mm. HSS-Co5; s úpravou párou; tvar B; tolerance 6H. Pro metrické jemné závity dle DIN 13. M24 x 1,50 mmZávit x stoupání 140 mmCelková délka 18 mmO stopky 14,5 mmČtyřhranná stopka Použití Pro metrické jemné závity dle DIN 13. Vhodný zejména pro univerzální obrábění. Upozornění Díky své speciální geometrii navržené k univerzálnímu využití nabízí nástroj v segmentu HSS-Co5 velmi vysoký výkon v základní variantě. Technické údaje Závit x stoupáníM24 x 1,50 mmCelková délka140 mmO stopky18 mmČtyřhranná stopka14,5 mmŘ jádrového otvoru22,5 mmPovrchová úpravas úpravou párou Materiál nástrojeHSS-Co5Typ nástrojeUNITvarBTolerance závitu6HNormaDIN 374 Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm213Ocel < 1000 N/mm210Nerezové oceli – feritické / martenzitické6Nerezové oceli – austenitické6Litina GGG7Hliník < 8 % Si15 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódZávit x stoupáníCelková délkaO stopkyBO-E-15690180M18 x 1,50 mm110 mm14 mmBO-E-15690200M20 x 1,00 mm125 mm16 mmBO-E-15690201M20 x 1,50 mm125 mm16 mmBO-E-15690220M22 x 1,50 mm125 mm18 mm
