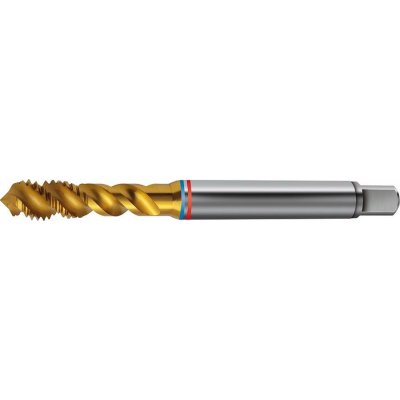

FORMAT Strojní závitník HSS-Co5 M3 na slepé otvory TANDEM FORMAT, DIN 371. TiN (EDE16670030)

Strojní závitník na slepé otvory. Závit M3; stoupání 0,5 mm; celková délka 56 mm. HSS-PM; TiN; tvar C; tolerance 6H. M3Rozměr závitu 0,5 mmStoupání 56 mmCelková délka 3,5 mmO stopky Vlastnosti a provedení HSS-E PM se vyznačuje vysokou tuhostí (vyšší stabilita hran, větší odolnost proti opotřebení) a větší životností. Výhody: znatelně vyšší procesní bezpečnost, až o 1/3 delší trvanlivost a lepší povrch závitu. Vysoce spirálovaná 50° spirálová drážka pro maximální životnost. M3–M10 DIN 371 s vyztuženou stopkou. M12–M20 DIN 376 se stopkou proti nadměrným otáčkám. Použití Univerzální závitník s širokým spektrem použití pro metrické standardní závity podle normy DIN 13. Technické údaje Rozměr závituM3Stoupání0,5 mmCelková délka56 mmO stopky3,5 mmČtyřhran stopky2,7 mmŘ jádrového otvoru2,5 mm NormaDIN 371Povrchová úpravaTiNMateriál nástrojeHSS-PMTyp nástrojeNTvarCTolerance závitu6H Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm220Ocel < 1000 N/mm216Ocel < 1400 N/mm213Nerezové oceli – feritické / martenzitické8Nerezové oceli – austenitické6Nerezové oceli – duplexní5Litina GG/GTS15Litina GGG12Titan > 850 N/mm22Hliník < 8 % Si20Hliník > 8 % Si20 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-16670040M40,7 mm63 mmBO-E-16670050M50,8 mm70 mmBO-E-16670060M61 mm80 mmBO-E-16670080M81,25 mm90 mm
