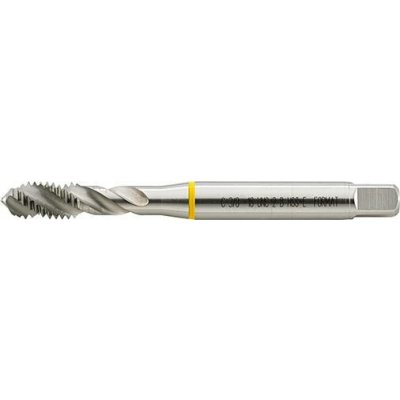

FORMAT Strojní závitník hss-co5 přesný tvar c unc n.10-24 format

Strojní závitník na slepé otvory. Závit UNC č. 10 ”; chody na palec 24; O závitu 4,826 mm. HSS-Co5; bez povlaku; s vyztuženou stopkou. Pro UNC závity, jednotné hrubé závity, ANSI B1.1. UNC č. 10 ”Počet závitů 24Chody na palec 4,826 mmO závitu 70 mmCelková délka Vlastnosti a provedení S naříznutím ve tvaru C (2–3 chody). Použití Na UNC závity, jednotné hrubé závity, ANSI B1.1. Lze použít zejména na všeobecné oceli, konstrukční oceli, automatové oceli, cementační oceli a zušlechťované oceli. Technické údaje Počet závitůUNC č. 10 ”Chody na palec24O závitu4,826 mmCelková délka70 mmO stopky6 mmČtyřhranná stopka4,9 mm Ř jádrového otvoru3,9 mmProvedenís vyztuženou stopkouPovrchová úpravabez povlakuMateriál nástrojeHSS-Co5TvarC Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm210Ocel < 1000 N/mm28Ocel < 1400 N/mm26Hliník < 8 % Si12 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódPočet závitůCelková délkaO stopkyBO-E-17700003UNC č. 5 ”56 mm3,5 mmBO-E-17700005UNC č. 6 ”56 mm4 mmBO-E-17700007UNC č. 8 ”63 mm4,5 mmBO-E-17700011UNC č. 12 ”80 mm6 mm
