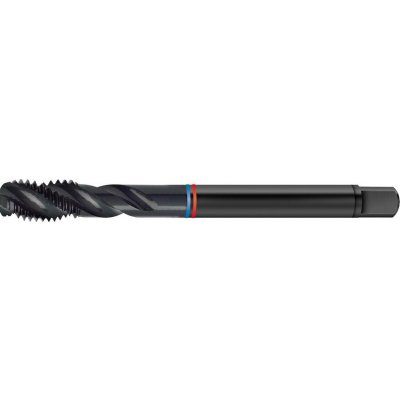

FORMAT Strojní závitník hss-co5 průchozí otvor 40° unf 1/4" format

Strojní závitník na slepé otvory. Závit UNF 1/4 ”; chody na palec 28; O závitu 6,35 mm. HSS-Co5; s úpravou párou; úhel 40°. UNF 1/4 ”Rozměr závitu 28Chody na palec 6,35 mmO závitu 80 mmCelková délka Použití Univerzální závitník se širokým spektrem použití na UNF závity, jednotné jemné závity, ANSI B1.1. Technické údaje Rozměr závituUNF 1/4 ”Chody na palec28O závitu6,35 mmCelková délka80 mmO stopky4,5 mm Čtyřhranná stopka3,4 mmŘ jádrového otvoru5,5 mmPovrchová úpravas úpravou párouMateriál nástrojeHSS-Co5Úhel40° Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm212Ocel < 1000 N/mm212Ocel < 1400 N/mm28Nerezové oceli – feritické / martenzitické6Nerezové oceli – austenitické5Nerezové oceli – duplexní4Litina GG/GTS10Litina GGG8Hliník < 8 % Si15Hliník > 8 % Si15 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituCelková délkaO stopkyBO-E-16590009UNF 3/8 ”90 mm7 mmBO-E-16590017UNF 5/8 ”100 mm12 mm
