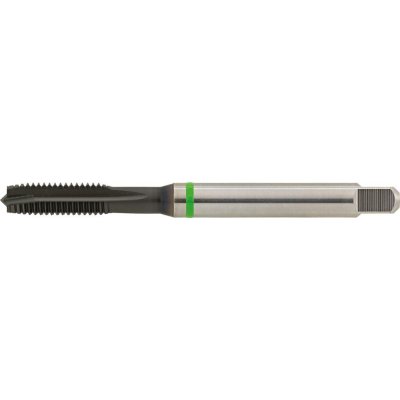

FORMAT Strojní závitník supra din371 hss-co5 pm typ uni 6hx průchozí otvor m10 format gt

Strojní závitník na průchozí otvory. Závit M10; stoupání 1,5 mm; celková délka 100 mm. HSS-Co5 PM; SUPRA; typ UNI; tolerance 6HX. Pro běžné metrické závity dle DIN 13. M10Rozměr závitu 1,5 mmStoupání 100 mmCelková délka 10 mmO stopky Vlastnosti a provedení M3–M10 DIN 371 s vyztuženou stopkou. M12–M30 DIN 376 se stopkou proti nadměrným otáčkám. Použití Na běžné metrické závity dle DIN 13. Speciální univerzální strojní závitník PM pro široké spektrum využití ve vysoce výkonných aplikacích. Strojní závitník s inovativní povrchovou úpravou SUPRA PVD a geometrií k univerzálnímu využití. Tento nástroj byl zvlášť navržen k obrábění širokého spektra materiálů. Technické údaje Rozměr závituM10Stoupání1,5 mmCelková délka100 mmO stopky10 mmČtyřhran stopky8 mmŘ jádrového otvoru8,5 mm NormaDIN 371Provedenís vyztuženou stopkouPovrchová úpravaSUPRAMateriál nástrojeHSS-Co5 PMTyp nástrojeUNITolerance závitu6HX Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm220Ocel < 1000 N/mm215Nerezové oceli – feritické / martenzitické7Nerezové oceli – austenitické7Litina GGG15Hliník < 8 % Si30Měď a slitiny mědi18 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-16290040M40,7 mm63 mmBO-E-16290050M50,8 mm70 mmBO-E-16290060M61 mm80 mmBO-E-16290080M81,25 mm90 mm
