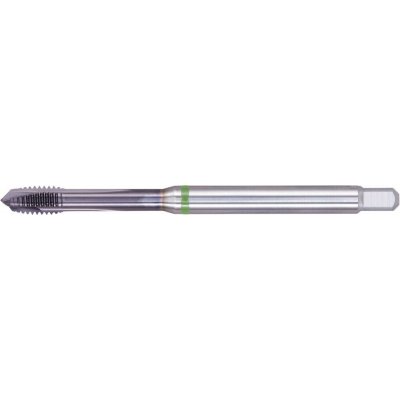

FORMAT Strojní závitník synchro hss-co5-pm lotus 6hx průchozí otvor stopka 4-hran m3 format ex

Strojní závitník na průchozí otvory, Synchro, čtyřhranná stopka. Závit M3; stoupání 0,5 mm; celková délka 56 mm. HSS-Co5; LOTUS; tolerance 6HX. M3Rozměr závitu 0,5 mmStoupání 56 mmCelková délka 3,5 mmO stopky Použití M3–M10 DIN 371 s vyztuženou stopkou. M12–M16 DIN 376 se stopkou proti nadměrným otáčkám. Pro metrické běžné závity dle DIN 13. Strojní závitník na průchozí otvory Synchro, čtyřhranná stupka Upozornění Strojní závitník HSS-E-PM pro synchronizované použití s univerzální geometrií a tolerancí stopky h6. Provedení se speciálně vyvinutou povrchovou úpravou LOTUS pro široké spektrum materiálů a vysoké rychlosti použití. Technické údaje Rozměr závituM3Stoupání0,5 mmCelková délka56 mmO stopky3,5 mmČtyřhran stopky2,7 mm Ř jádrového otvoru2,5 mmPovrchová úpravaLOTUSMateriál nástrojeHSS-Co5Tolerance závitu6HX Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm230Ocel < 1000 N/mm220Nerezové oceli – feritické / martenzitické8Nerezové oceli – austenitické8Litina GGG10Hliník < 8 % Si30Měď a slitiny mědi12 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-15750040M40,7 mm63 mmBO-E-15750050M50,8 mm70 mmBO-E-15750060M61 mm80 mmBO-E-15750080M81,25 mm90 mm
