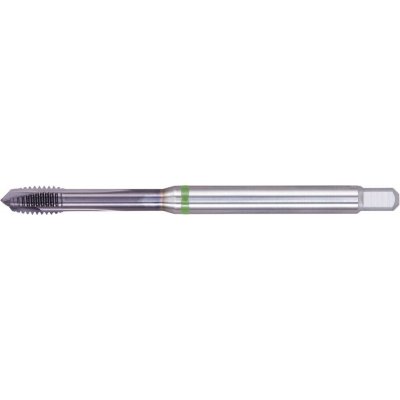

FORMAT Strojní závitník synchro hss-co5-pm lotus 6hx průchozí otvor stopka 4-hran m8 format ex

Strojní závitník na průchozí otvory, Synchro, čtyřhranná stopka. Závit M8; stoupání 1,25 mm; celková délka 90 mm. HSS-Co5; LOTUS; tolerance 6HX. M8Rozměr závitu 1,25 mmStoupání 90 mmCelková délka 8 mmO stopky Použití M3–M10 DIN 371 s vyztuženou stopkou. M12–M16 DIN 376 se stopkou proti nadměrným otáčkám. Pro metrické běžné závity dle DIN 13. Strojní závitník na průchozí otvory Synchro, čtyřhranná stupka Upozornění Strojní závitník HSS-E-PM pro synchronizované použití s univerzální geometrií a tolerancí stopky h6. Provedení se speciálně vyvinutou povrchovou úpravou LOTUS pro široké spektrum materiálů a vysoké rychlosti použití. Technické údaje Rozměr závituM8Stoupání1,25 mmCelková délka90 mmO stopky8 mmČtyřhran stopky6,2 mm Ř jádrového otvoru6,8 mmPovrchová úpravaLOTUSMateriál nástrojeHSS-Co5Tolerance závitu6HX Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm230Ocel < 1000 N/mm220Nerezové oceli – feritické / martenzitické8Nerezové oceli – austenitické8Litina GGG10Hliník < 8 % Si30Měď a slitiny mědi12 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-15750050M50,8 mm70 mmBO-E-15750060M61 mm80 mmBO-E-15750100M101,5 mm100 mmBO-E-15750120M121,75 mm110 mm
