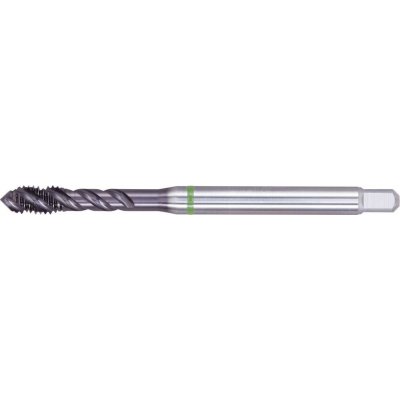

FORMAT Strojní závitník synchro hss-co5-pm lotus 6hx stopka 4-hran m12 format gt

Strojní závitník na slepé otvory, Synchro, čtyřhranná stopka. Závit M12; stoupání 1,75 mm; celková délka 110 mm. HSS-Co5; LOTUS; tolerance 6HX. M12Rozměr závitu 1,75 mmStoupání 110 mmCelková délka 9 mmO stopky Použití M3–M10 DIN 371 s vyztuženou stopkou. M12–M16 DIN 376 se stopkou proti nadměrným otáčkám. Strojní závitník Synchro se speciální povrchovou úpravou LOTUS. Pro metrické běžné závity dle DIN 13. Upozornění Strojní závitník HSS-E-PM pro synchronizované použití s univerzální geometrií a tolerancí stopky h6. Provedení se speciálně vyvinutou povrchovou úpravou LOTUS pro široké spektrum materiálů a vysoké rychlosti použití. Technické údaje Rozměr závituM12Stoupání1,75 mmCelková délka110 mmO stopky9 mmČtyřhran stopky7 mm Ř jádrového otvoru10,2 mmPovrchová úpravaLOTUSMateriál nástrojeHSS-Co5Tolerance závitu6HX Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm230Ocel < 1000 N/mm220Nerezové oceli – feritické / martenzitické8Nerezové oceli – austenitické8Litina GGG10Hliník < 8 % Si30Měď a slitiny mědi12 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-15770060M61 mm80 mmBO-E-15770080M81,25 mm90 mmBO-E-15770100M101,5 mm100 mmBO-E-15770160M162 mm110 mm
