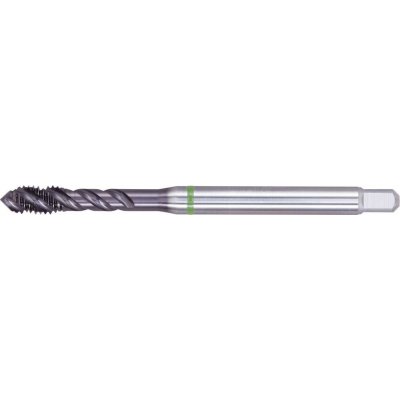

FORMAT Strojní závitník synchro hss-co5-pm lotus 6hx stopka 4-hran m5 format gt

Strojní závitník na slepé otvory, Synchro, čtyřhranná stopka. Závit M5; stoupání 0,8 mm; celková délka 70 mm. HSS-Co5; LOTUS; tolerance 6HX. M5Rozměr závitu 0,8 mmStoupání 70 mmCelková délka 6 mmO stopky Použití M3–M10 DIN 371 s vyztuženou stopkou. M12–M16 DIN 376 se stopkou proti nadměrným otáčkám. Strojní závitník Synchro se speciální povrchovou úpravou LOTUS. Pro metrické běžné závity dle DIN 13. Upozornění Strojní závitník HSS-E-PM pro synchronizované použití s univerzální geometrií a tolerancí stopky h6. Provedení se speciálně vyvinutou povrchovou úpravou LOTUS pro široké spektrum materiálů a vysoké rychlosti použití. Technické údaje Rozměr závituM5Stoupání0,8 mmCelková délka70 mmO stopky6 mmČtyřhran stopky4,9 mm Ř jádrového otvoru4,2 mmPovrchová úpravaLOTUSMateriál nástrojeHSS-Co5Tolerance závitu6HX Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm230Ocel < 1000 N/mm220Nerezové oceli – feritické / martenzitické8Nerezové oceli – austenitické8Litina GGG10Hliník < 8 % Si30Měď a slitiny mědi12 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-15770030M30,5 mm56 mmBO-E-15770040M40,7 mm63 mmBO-E-15770060M61 mm80 mmBO-E-15770080M81,25 mm90 mm
