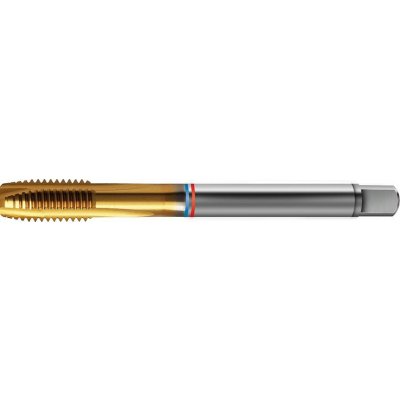

FORMAT Strojní závitník tandem fat din374 hss-pm tin tvar b 6h m20x1,5 format

Strojní závitník na průchozí otvory. Závit x stoupání M20 x 1,50 mm; celková délka 125 mm; O stopky 16 mm. HSS-PM; TiN; tvar B; tolerance 6H. M20 x 1,50 mmZávit x stoupání 125 mmCelková délka 16 mmO stopky 12 mmČtyřhranná stopka Použití Univerzální závitník se širokým spektrem využití na jemné metrické závity dle DIN 13. HSS-E PM se vyznačuje vysokou tuhostí (vyšší stabilita hran, větší odolnost proti opotřebení) a větší životností. Výhodou je znatelně vyšší procesní bezpečnost, až o 1/3 delší trvanlivost a lepší povrch závitu. Technické údaje Závit x stoupáníM20 x 1,50 mmCelková délka125 mmO stopky16 mmČtyřhranná stopka12 mmŘ jádrového otvoru18,5 mm Povrchová úpravaTiNMateriál nástrojeHSS-PMTvarBTolerance závitu6HNormaDIN 374 Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm220Ocel < 1000 N/mm216Ocel < 1400 N/mm213Nerezové oceli – feritické / martenzitické12Nerezové oceli – austenitické10Nerezové oceli – duplexní8Litina GG/GTS15Litina GGG12Titan > 850 N/mm22Hliník < 8 % Si20Hliník > 8 % Si20 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódZávit x stoupáníCelková délkaO stopkyBO-E-17940025M16 x 1,50 mm100 mm12 mmBO-E-17940027M18 x 1,50 mm110 mm14 mmBO-E-17940031M22 x 1,50 mm125 mm18 mmBO-E-17940033M24 x 1,50 mm140 mm18 mm
