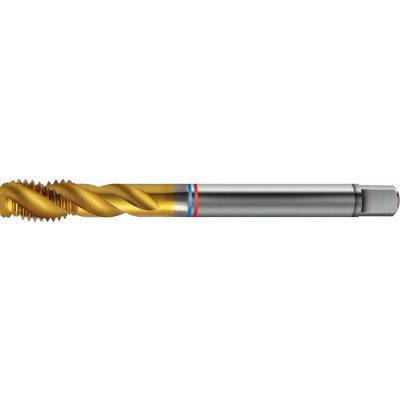

FORMAT Strojní závitník tandem fat din374 hss-pm tin tvar c 6h m20x1,5 format

Strojní závitník na slepé otvory. Závit x stoupání M20 x 1,50 mm; celková délka 125 mm; O stopky 16 mm. HSS-PM; TiN; tvar C; tolerance 6H. Pro metrické jemné závity podle DIN 13. M20 x 1,50 mmZávit x stoupání 125 mmCelková délka 16 mmO stopky 12 mmČtyřhran stopky Vlastnosti a provedení Univerzální závitník s širokým spektrem použití pro metrické jemné závity podle DIN 13. Použití Na metrické jemné závity podle DIN 13. Technické údaje Závit x stoupáníM20 x 1,50 mmCelková délka125 mmO stopky16 mmČtyřhran stopky12 mmŘ jádrového otvoru18,5 mm Povrchová úpravaTiNMateriál nástrojeHSS-PMTvarCTolerance závitu6HNormaDIN 374 Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm212Ocel < 1000 N/mm210Ocel < 1400 N/mm28Nerezové oceli – feritické / martenzitické6Nerezové oceli – austenitické5Nerezové oceli – duplexní4Litina GG/GTS10Litina GGG8Hliník < 8 % Si15Hliník > 8 % Si15 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódZávit x stoupáníCelková délkaO stopkyBO-E-17970025M16 x 1,50 mm100 mm12 mmBO-E-17970027M18 x 1,50 mm110 mm14 mmBO-E-17970031M22 x 1,50 mm125 mm18 mmBO-E-17970033M24 x 1,50 mm140 mm18 mm
