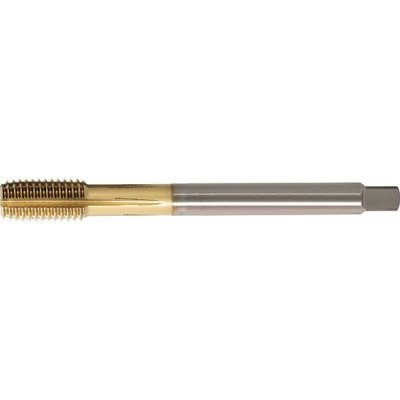

FORMAT Tvářecí závitník din371 tin tvar c 6gx m10 format

Strojní tvářecí závitníky. Závit M10; stoupání 1,5 mm; celková délka 100 mm. TiN; tolerance 6GX; DIN 371; se stopkou proti nadměrným otáčkám. Pro běžné metrické závity dle DIN 13. M10Rozměr závitu 1,5 mmStoupání 100 mmCelková délka 10 mmO stopky Vlastnosti a provedení S přívodnou délkou ve tvaru C (2-3 chody). M3–M10 DIN 371 se zesílenou stopkou. M12–M16 DIN 376 se stopkou proti nadměrným otáčkám. Použití Na běžné metrické závity dle DIN 13. Lze použít zejména na všechny tvarovatelné materiály, jako jsou konstrukční oceli, automatové oceli, cementační oceli, zušlechťované oceli, oceli pro obrábění za studena, tepelně odolné oceli, nitridované oceli, nerezové oceli, hliník, hliníkové slitiny, měď, slitiny mědi, mosaz a bronz. Upozornění Rozmezí tolerance ISO 6GX a 6HX: Symbol „X“označuje speciální toleranční rozmezí pro závitové tvářecí závitníky, protože tvářený materiál má tendenci ke zpětnému pružení. Technické údaje Rozměr závituM10Stoupání1,5 mmCelková délka100 mmO stopky10 mmČtyřhran stopky8 mmŘ jádrového otvoru9,25 mm NormaDIN 372Provedeníse stopkou proti nadměrným otáčkámPovrchová úpravaTiNTvarCTolerance závitu6GX Materiály a řezné rychlosti Materiál obrobkuŘezná rychlost v_c (m/min)Ocel < 700 N/mm210Ocel < 1000 N/mm28Ocel < 1400 N/mm26Nerezové oceli – feritické / martenzitické12Nerezové oceli – austenitické10Nerezové oceli – duplexní8Litina GGG23Titan > 850 N/mm26Hliník < 8 % Si45Hliník > 8 % Si35 Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení. Nejbližší varianty řady Obj. kódRozměr závituStoupáníCelková délkaBO-E-17830013M121,75 mm110 mm
